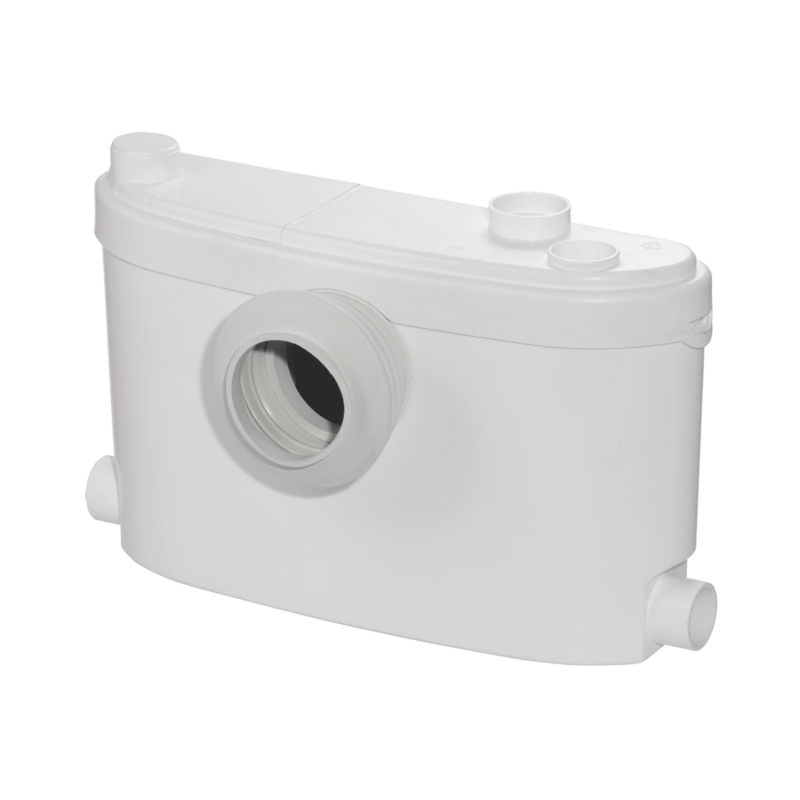

SANISLIM Triturador bombeador Sanitrit Sfa cuarto de baño completo

El SANISLIM es para uso doméstico.

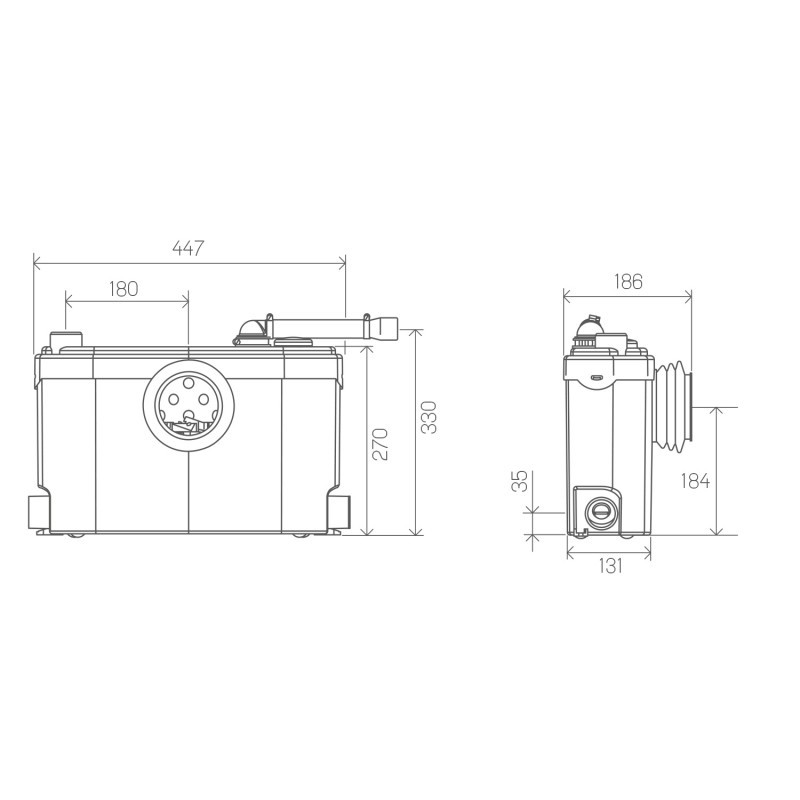

-SOLO 13 CM DE PROFUNDIDAD.

-EVACUA LAS AGUAS DE UN CUARTO DE BAÑO COMPLETO.

El triturador sanitario SANISLIM es un sistema que permite instalar un cuarto de baño completo con ducha, inodoro, lavabo y bidé hasta 2,5 metros debajo del nivel de la bajante general o 40 metros de distancia de esta.

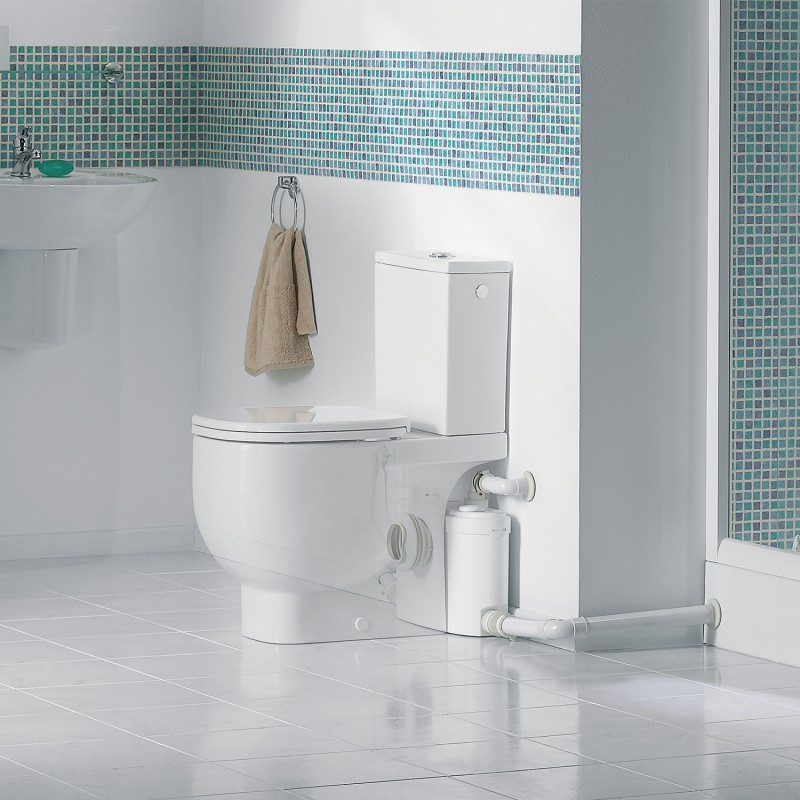

Como los otros trituradores sanitarios clásicos se conecta a una cerámica con salida horizontal pero su particularidad reside en la poca profundidad de su depósito. Con solo 13 cm puede acoplarse de manera óptima a una gran variedad de cerámicas. Con el triturador SANISLIM se puede así crear nuevos espacios de baños elegantes en cualquier sitio de la casa.

Su instalación es sencilla puesto que solo requiere una toma de agua y otra de electricidad. Las conexiones de los elementos del cuarto de baño al SANISLIM se realizan mediante tubos de 40 mm de diámetro. La evacuación, que se realiza a través de un codo pre-equipado con válvula anti-retorno, se realiza con un tubo de tan solo 32 mm de diámetro.

El aparato SANISLIM beneficia de los últimos avances de SFA sobre la reducción de ruido. Su motor está aislado por una serie de silent-blocks que absorben las vibraciones emitidas lo que reduce el ruido transmitido. Junto a ciclos de funcionamiento muy cortos de unos 2 o 3 segundos, el triturador SANISLIM no emite más ruido que una cisterna exterior de inodoro que se rellene.

PRINCIPIO DE FUNCIONAMIENTO:

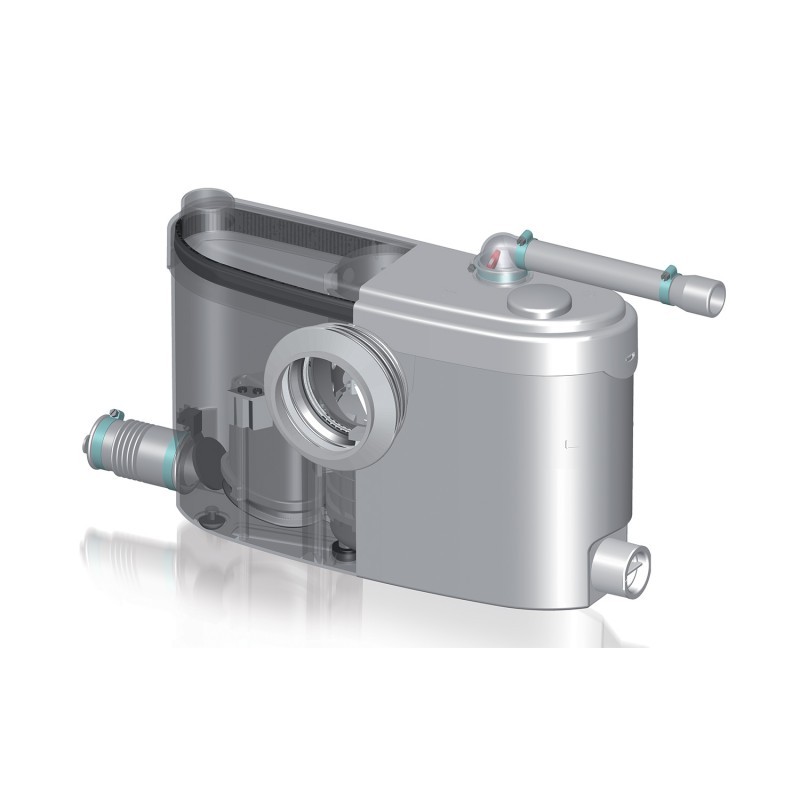

-Funciona con un sistema de presostato de nivel: al tirar de la cadena, el nivel del agua sube dentro del depósito y la presión acciona el sistema. Las cuchillas se ponen en funcionamiento y a la vez, la turbina evacua agua y partículas a través del tubo de evacuación.

-El ciclo de trituración tarda entre 5 y 10 segundos según la cantidad de agua y la altura a evacuar. Las cuchillas se pueden poner en funcionamiento varias veces dentro de un mismo ciclo.

CONSEJOS DE INSTALACIÓN:

- El aparato debe instalarse de manera que el acceso sea fácil para su control y mantenimiento.
- Para optimizar los desarrollos técnicos de este aparato en cuanto a la reducción de ruido, es importante:
– Instalar el depósito de forma que no toque las paredes.
– Posicionar el aparato sobre un suelo lo más plano posible.
– Instalar los pies anti-vibración entregados con el aparato.

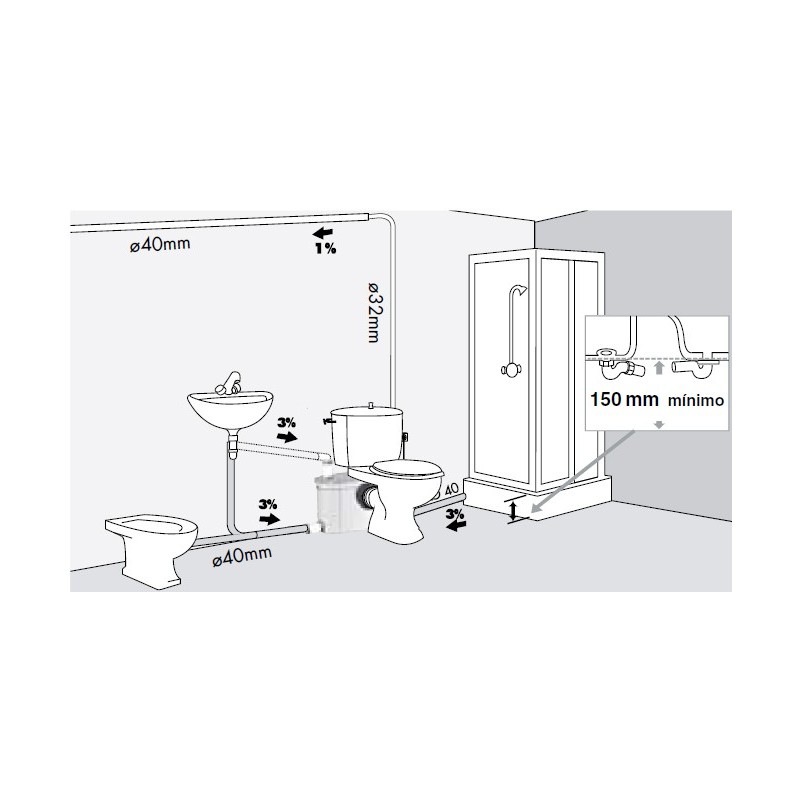

CONEXIONES;

- El aparato debe estar instalado en la misma sala/ habitación que el WC o a unos 15 cm como máximo de éste.
- Las conexiones de los sanitarios al triturador-bombeador se deben realizar con tubo de Ø40 mm y respetar una pendiente del 3%.
- Realizar la sección vertical del recorrido de evacuación con un tubo de Ø32 mm e instalarlo lo más cerca del aparato (máx. 30 cm). Si posteriormente se necesita un recorrido horizontal, éste se realizará con un tubo de diámetro 40 mm, siempre con una pendiente del 1% hasta el desagüe general.
- Si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general.
- Colocar el aparato de forma que el enchufe sea accesible.
- Conectar el aparato a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20A.

CONSEJOS DE USO:

Este aparato no necesita un mantenimiento particular, sin embargo, se recomienda seguir algunos consejos;

-No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc...

-Se recomienda utilizar el desincrustante especial triturador para eliminar la cal y mantener el buen estado de los componentes internos. En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y de cerrar la acometida del agua.

FICHA TÉCNICA:

Conexiones posibles; WC+lavabo+ducha+bidé.

RPM al eje 3000.

Tensión de alimentación 220-240V / 50Hz.

Entradas: 1 frontal+1superior+2laterales.

Consumo motor 400w.

Diámetro de evacuación recomendado en secciones verticales 32mm.

Diámetro entradas laterales y superiores: 40mm.

Diámetro de codo de salida: 23/32 mm.

Peso: 5,8Kg.

Tipo de cable de alimentación: 3x0,75 mm2.

Amperaje: 1,8A.

Refrigeración del motor: por aceite.

Tipo de refrigerante del motor: Total Isovoltine.

Material del eje del motor: inox.

Tipo de turbina: de palas.

Indice de resistencia al agua: IP44.

Capacidad del condensador: 10 uf.

Tipo de clavija: Schuko.

Longitud del cable: 1200mm.

Altura de arranque: 75+-10mm.

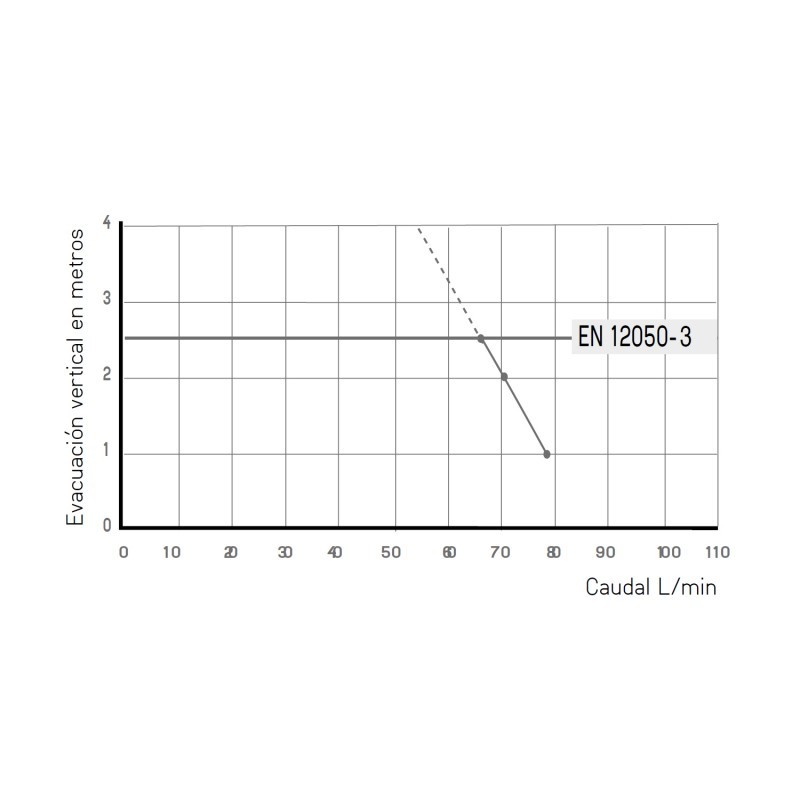

Evacuación vertical hasta 4 m.

Evacuación horizontal hasta 40m (con una pendiente de 1%).

Temperatura máx. de líquidos 38ºC.

Norma Europea EN 12050-3.
