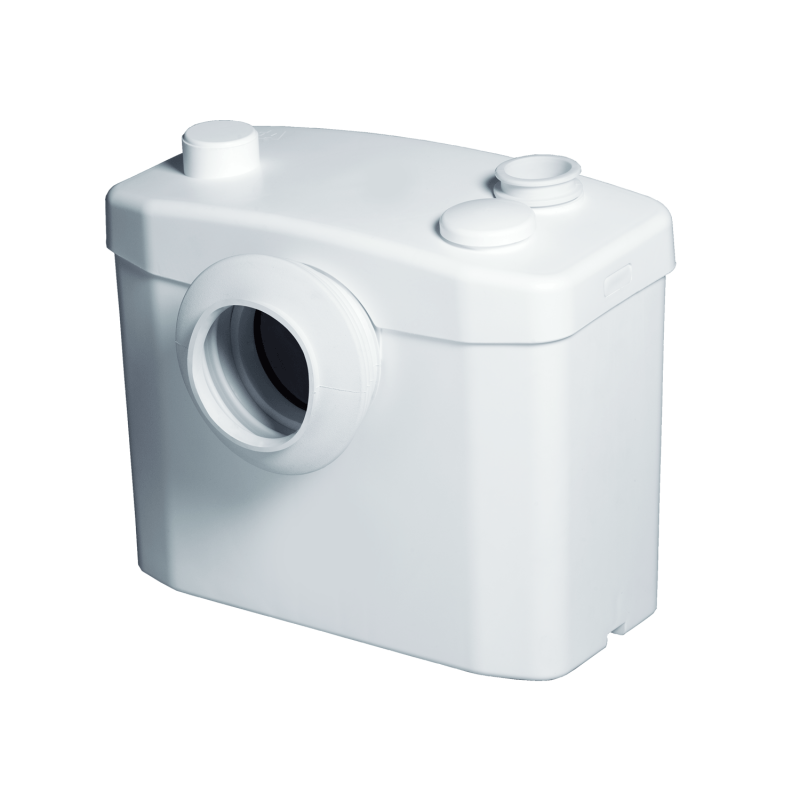

SANITOP Triturador bombeador Sanitrit Sfa 0100200 inodoro lavamanos

El SANITOP es para uso doméstico.



Es un triturador-bombeador especialmente diseñado para evacuar las aguas usadas procedentes de un inodoro de salida horizontal y de un lavamanos.
Es para uso doméstico.


PERMITE CREAR UN ASEO FÁCILMENTE EN ESPACIOS DESAPROVECHADOS O SIN EVACUACIÓN NATURAL.
FUNCIONAMIENTO SILENCIOSO.
NUEVO DISEÑO QUE SE INTEGRA MÁS FACILMENTE.

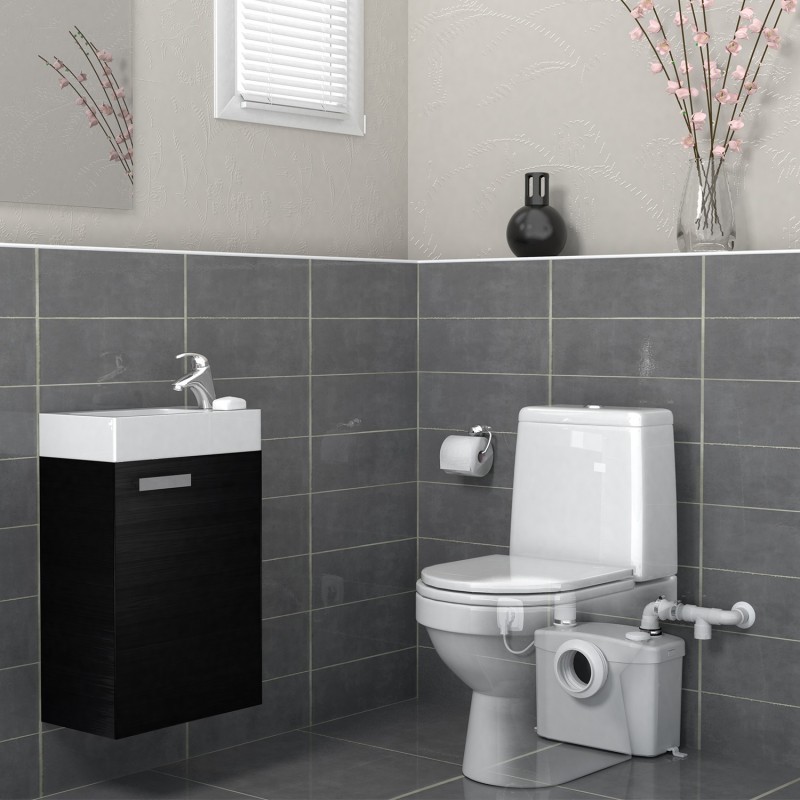

El SANITOP es un triturador-bombeador que permite instalar un aseo (inodoro + lavamanos) en cualquier sitio, hasta 5 metros por debajo del nivel de evacuación general.
El sistema recoge las aguas residuales procedentes del inodoro con salida horizontal y del lavamanos, tritura la materia y permite así evacuar con un tubo de tan solo 32 mm de diámetro.

Su instalación es fácil:

El triturador-bombeador SANITOP se conecta simplemente a la salida horizontal de la cerámica
La evacuación del lavamanos se conecta a la entrada superior del SANITOP
La cisterna del inodoro se conecta a la red de agua
La evacuación del triturador se conecta a la red mediante un tubo de 32 mm de diámetro
El aparato se conecta a la red eléctrica de la vivienda
El triturador sanitario SANITOP dispone de los últimos desarrollos de SFA sobre la reducción de ruido. El aparato está equipado con un conjunto de silent-blocks que permiten absorber gran parte del ruido transmitido: además de funcionar con ciclos de trituración muy cortos de 2-3 segundos, el SANITOP genera menos ruido que una cisterna exterior que se rellena.

CONSEJOS DE INSTALACIÓN

El aparato debe instalarse de manera que el acceso sea fácil para su control y mantenimiento.
Para optimizar los desarrollos técnicos de este aparato en cuanto a la reducción de ruido, es importante:
- Instalar el depósito de forma que no toque las paredes.
- Posicionar el aparato sobre un suelo lo más plano posible.
- Instalar los pies anti-vibración y las patas de fijación entregados con el aparato.


CONEXIONES

El aparato debe estar instalado en la misma sala/habitación que el WC o a unos 20 cm como máximo de éste.
Las conexiones de los sanitarios al triturador-bombeador se deben realizar con tubo de Ø 40 mm y respetar una pendiente del 3%.
Realizar la sección vertical del recorrido de evacuación con un tubo de Ø 32 mm e instalarlo lo más cerca del aparato (máx. 30 cm).
Si posteriormente se necesita un recorrido horizontal, éste se realizará con un tubo de diámetro de 40 mm, siempre con una pendiente del 1%
hasta el desagüe general.
Si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general.
Colocar el aparato de forma que el enchufe sea accesible.
Conectar el aparato a tierra (Clase I) y protegerlo con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20 A.


CONSEJOS DE USO

Este aparato no necesita un mantenimiento particular, sin embargo se recomienda seguir algunos consejos:
No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico, líquidos disolventes o aceites, etc…
En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y cerrar la acometida de agua.

ACCESORIOS

Se recomienda utilizar el desincrustante especial triturador para eliminar la cal y mantener el buen estado de los componentes internos.


FICHA TÉCNICA:

Conexiones posibles WC + lavabo.
Evacuación vertical (hasta) 5 m.
Evacuación horizontal (hasta con pendiente del 1%) 100 m.
Entradas 1 frontal + 1 superior.
Diámetro entradas laterales y superiores 40 mm.
Diámetro codo de salida con válvula antiretorno integrada 22/32 mm.
Ø recomendado del tubo de evacuación.
en secciones verticales 32 mm.
Peso 5,4 Kg.
Alimentación 220-240V - 50/60Hz.
Tipo de cable de alimentación 3 x 0,75 mm2  + clavija.
Longitud del cable 1200 mm.
Amperaje 1,9 A.
Consumo motor 400 W.
RPM al eje 2800.
Refrigeración del motor por aceite.
Material del eje del motor inox.
Tipo de turbina de palas.
Índice de resistencia al agua IP 44.
Capacidad del condensador 10 µf.
Altura de arranque 95 ± 15 mm.
Temperatura máx. de líquidos 38º C.

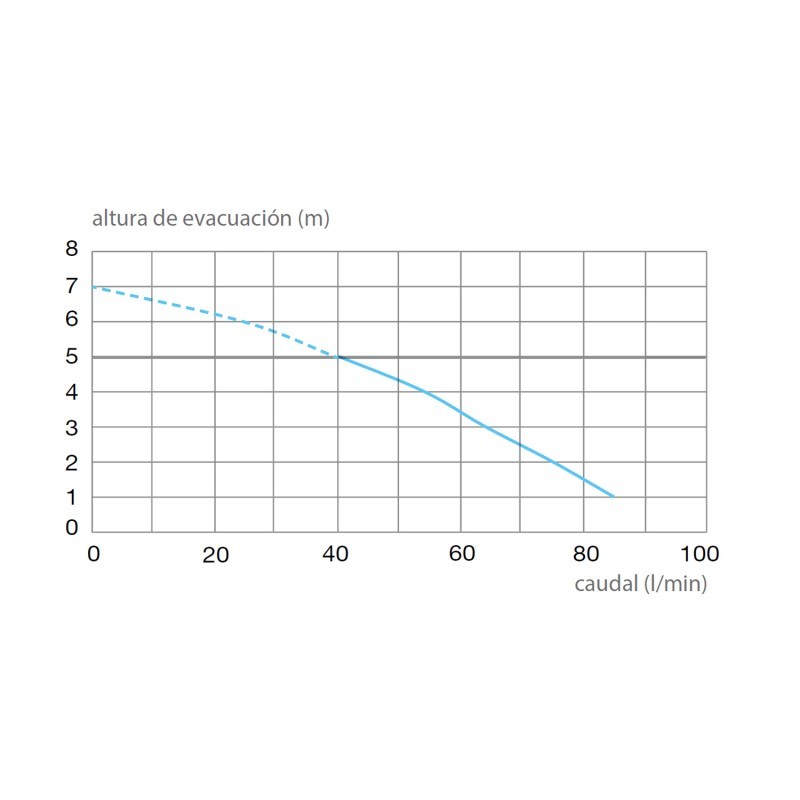

Caudal a 3 metros 65 L/min.
