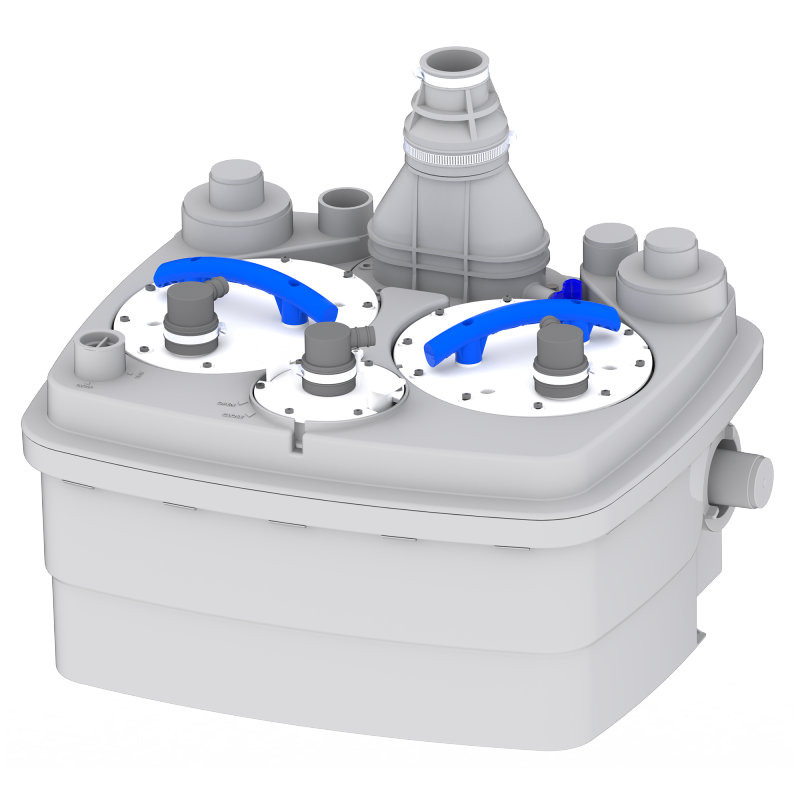

ESTACION DE BOMBEO+TRITURADOR CASA UNIFAMILIAR O LOCAL SANICUBIC 2 classic SFA SANITRIT

Estación de bombeo general trituradora con 2 motores y sistema de alarma.

Instalación directa al suelo.
Evacua las aguas al instante.
Tamaño compacto.
IP68.
Sin mantenimiento particular.


SANICUBIC 2 Classic es una estación de bombeo general destinada a evacuar las aguas residuales de una casa unifamiliar o de un local comercial.

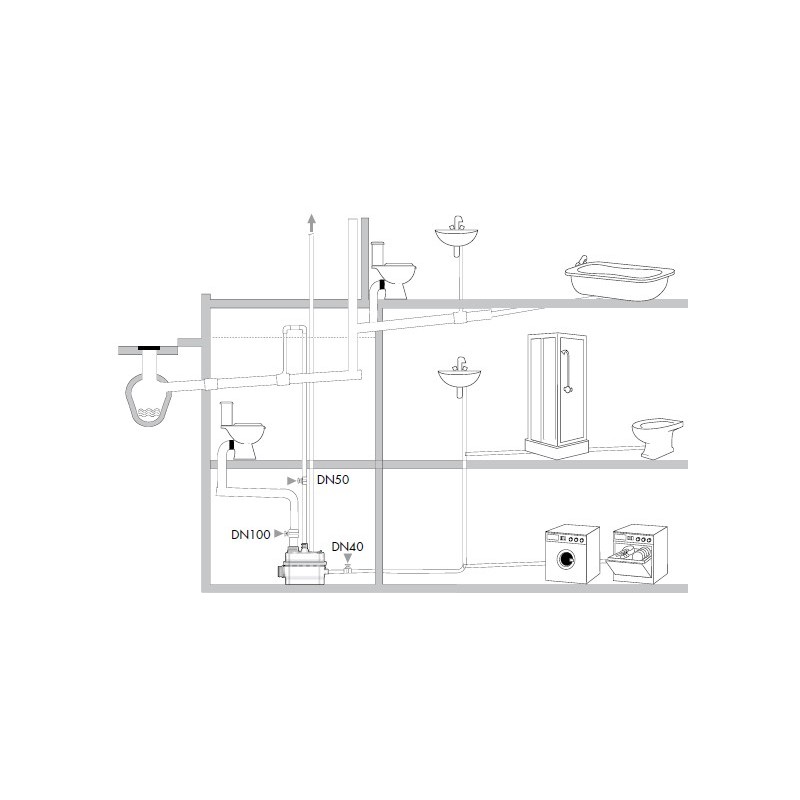

Puede recibir las aguas de varios cuartos de baños y/o cocinas equipado con aparatos sanitarios de todo tipo: inodoros, urinarios, duchas, bañeras, lavabos, fregaderos, lavadoras, lavavajillas, etc. Ha sido desarrollado para resistir usos intensivos y caudales importantes. Su instalación es sencilla, se puede instalarlo directamente al suelo, solo necesita una toma eléctrica a 220 V y conectar el tubo de evacuación.

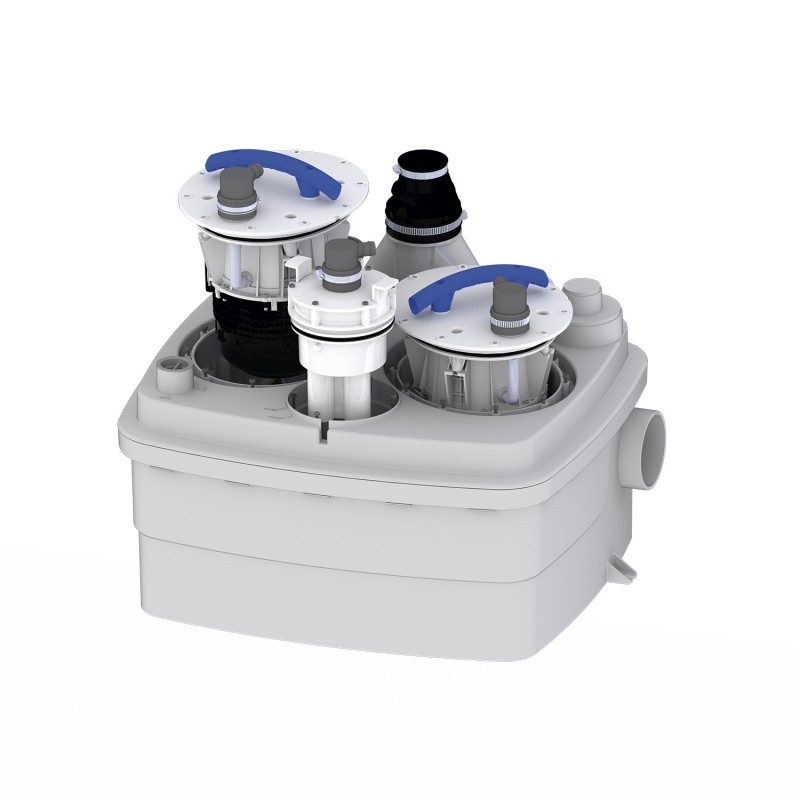

El aparato está compuesto de 2 potentes motores de 1.500 W cada uno que permiten elevar las aguas hasta 11 metros de altura o 110 metros de distancia. Estos motores llevan un sistema de cuchillas SANITRIT de acero inoxidable que dilaceran los efluentes y los residuos de papel de manera óptima.

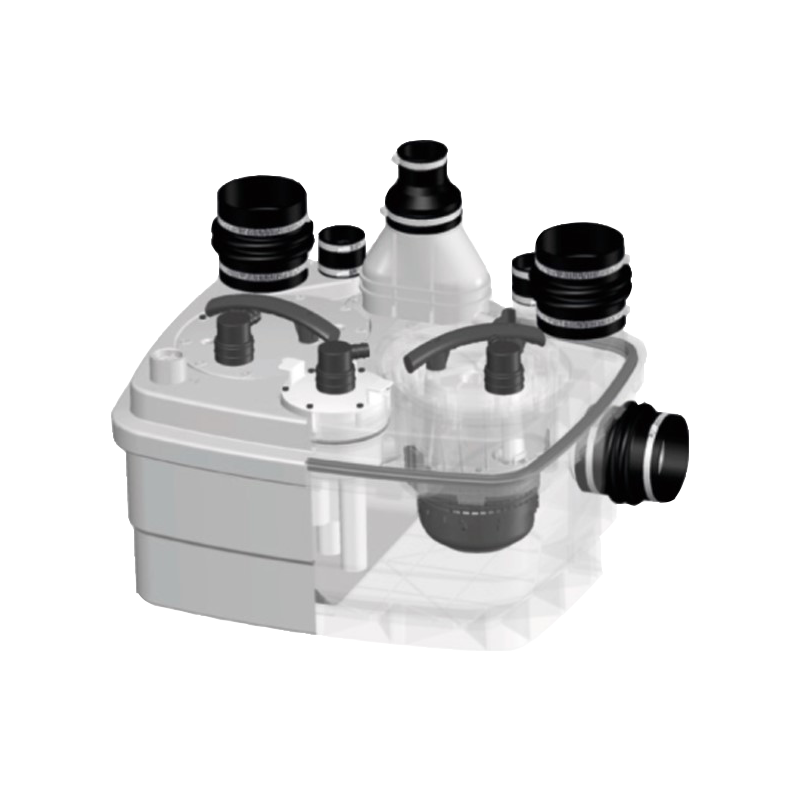

Funciona con un sistema de arranque automático que pone en marcha los motores mediante un sistema de microswitch: al entrar en el depósito de la bomba, las aguas residuales desplazan el aire dentro de un detector, lo que arranca el motor.

Los motores del SANICUBIC 2 Classic trabajan de manera inteligente: o bien alternándose a cada arranque, o bien en dúo si entra mucho caudal repentinamente. Este sistema de doble motor proporciona más seguridad: en el caso de que algún motor resultara dañado por un cuerpo extraño, el dispositivo podría seguir trabajando con un solo motor mientras se repara el otro. Así el servicio no queda interrumpido en ningún momento. Este aparato tiene un índice de protección IP68 lo que garantiza la estanqueidad y le permite resistir a una inmersión temporal. También evita que se desprenden olores.

SANICUBIC 2 Classic se entrega con un panel de vigilancia que indica que motor está funcionando, si el aparato está bajo tensión o si hay algún problema con un motor. Este panel comunica con el aparato por cable.

Esta estación de bombeo dispone de 5 entradas multi-diámetro: 2 entradas en los laterales y otras 3 en la parte superior del aparato. Se pueden conectar tubos de diámetro 40 mm, 50 mm, 100 mm o 110 mm. SANICUBIC 2 Classic está diseñado para resistir aguas de hasta 70ºC junto a un uso intensivo.

La evacuación de las aguas residuales se realiza mediante un tubo de sección 50 mm de diámetro. El codo de evacuación entregado está pre-equipado con una válvula anti-retorno. Para una instalación óptima, recomendamos la instalación de llaves de corte tanto en los tubos de entrada como en la salida. Es imprescindible que el aparato esté ventilado.


Es una estación de evacuación que recoge todas las aguas de una casa unifamiliar o de un local comercial. Está equipada
con 2 motores potentes que funcionan alternativamente.


PUEDE INSTALARSE DIRECTAMENTE AL SUELO.
VERSÁTIL: RECOGE TODAS LAS AGUAS DE LA CASA, DEL VESTURARIO, DEL RESTAURANTE, ETC.
TAMAÑO COMPACTO.
IP68.

CONSEJOS DE INSTALACIÓN

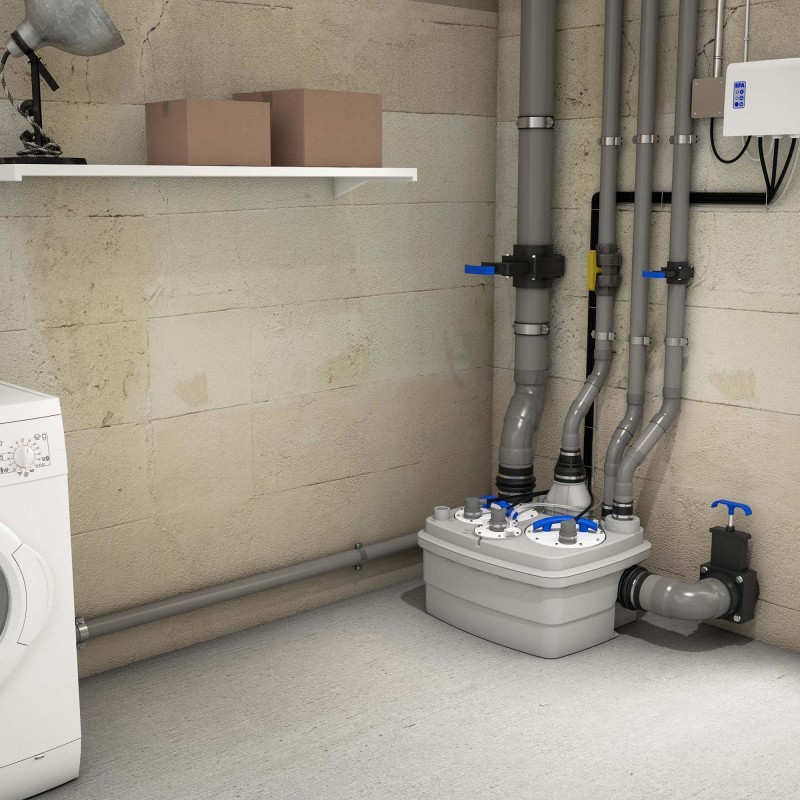

El local técnico donde se instale el modelo SANICUBIC® 2 Classic deberá tener la dimensión suficiente para permitir un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.
Este local debe estar iluminado suficientemente ventilado así como no inundable y protegido contra el hielo.
Este aparato tiene un índice de protección IP68: puede resistir a una inmersión temporal.

CONEXIONES

Se recomienda la instalación de llaves de paso (no incluidas) en las entradas de las aguas residuales, así como en el conducto de  evacuación.
Se recomienda la creación de un bucle antirretroceso situado por encima del nivel de reflujo para evitar el efecto sifoneamiento.
El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el depósito del SANICUBIC® 2 Classic.
Si se desea instalar ducha o baño al mismo nivel que estos aparatos, es imperativo elevar las evacuaciones de los aparatos a una altura mínima de 250 mm.
El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.
La conexión debe servir exclusivamente para la alimentación del aparato.
En caso de instalar el SANICUBIC en una arqueta, el bloque electrónico no se deberá instalar en ésta.


CONSEJOS DE USO

Este aparato no necesita un mantenimiento particular, sin embargo se recomienda seguir algunos consejos:
No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc…
Se recomienda un control visual regular del aparato y un control anual realizado por personal cualificado.
En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y cerrar la acometida de agua.


ACCESORIOS

Llaves de corte recomendadas no incluidas.
Se puede instalar un filtro en el recorrido del fregadero hacia la bomba para evitar que entren demasiadas impurezas.


FICHA TÉCNICA


Conexiones posibles fregadero + wc + ducha + lavabo + bidé + bañera + lavavajillas + lavadora.
Evacuación vertical (hasta) 11 m.
Evacuación horizontal (hasta con pendiente del 1%) 110 m.

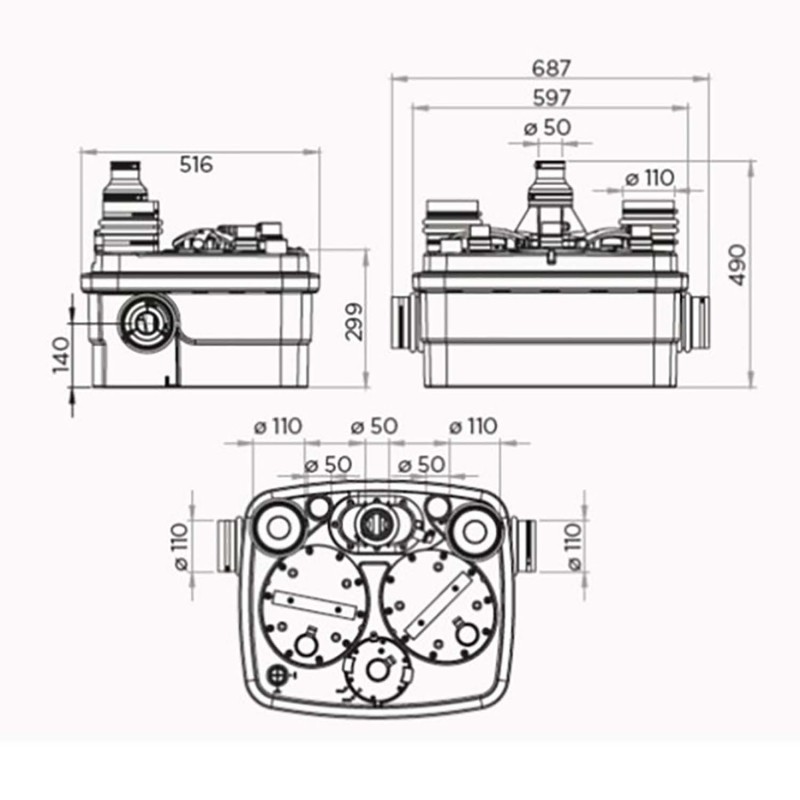

Entradas Ø 40/50/100/110 mm 2 laterales + 3 superiores+ 1 ventilación.
Diámetro codo de salida con válvula antiretorno integrada 50 mm.
Ø recomendado del tubo de evacuación en secciones verticales 50 mm.
Peso (con accesorios y embalajes) 35,5 Kg.
Alimentación 220-240V-50 Hz.
Tipo de cable de alimentación 3 x 1,5 mm2  SIN clavija.
Longitud del cable de alimentación 2,5 m.
Longitud de los cables de señal 4 m.
Amperaje 13 A.
Consumo motor 1500 W x 2.
RPM al eje 2800.
Refrigeración del motor por aceite.
Material del eje del motor inox.
Tipo de turbina doble disco.
Indice de resistencia al agua IP 68.
Capacidad del condensador 30 µf x 2.
Altura de arranque 145 ± 10 mm.
Temperatura máximo de líquidos 70º C.
Volumen depósito 45 L.
Alarma deportada por cable.
BMS (Building Management System) contacto preparado.

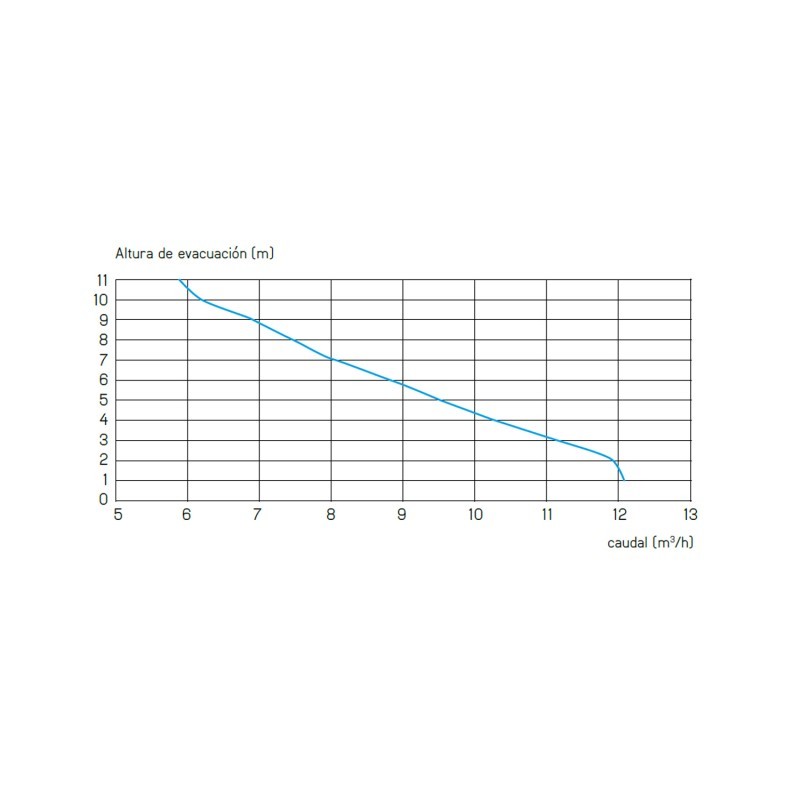

Caudal a 3 metros 11,3 m3/h.
Nivel sonoro 60 dB(A).
