BOMBA DE EVACUACION DUCHA+SIFON SANISHOWER FLAT sfa SANITRIT 0101001

-SIFÓN EXTRAPLANO+NIVEL DE ARRANQUE MUY BAJO, INSTALACIÓN DE PLATOS DE 8CM DE ALTURA.

-COMPACTO, SE PUEDE ESCONDER FACILMENTE.

-PUEDE EVACUAR TAMBIÉN LAS AGUAS DE UN LAVAMANOS.

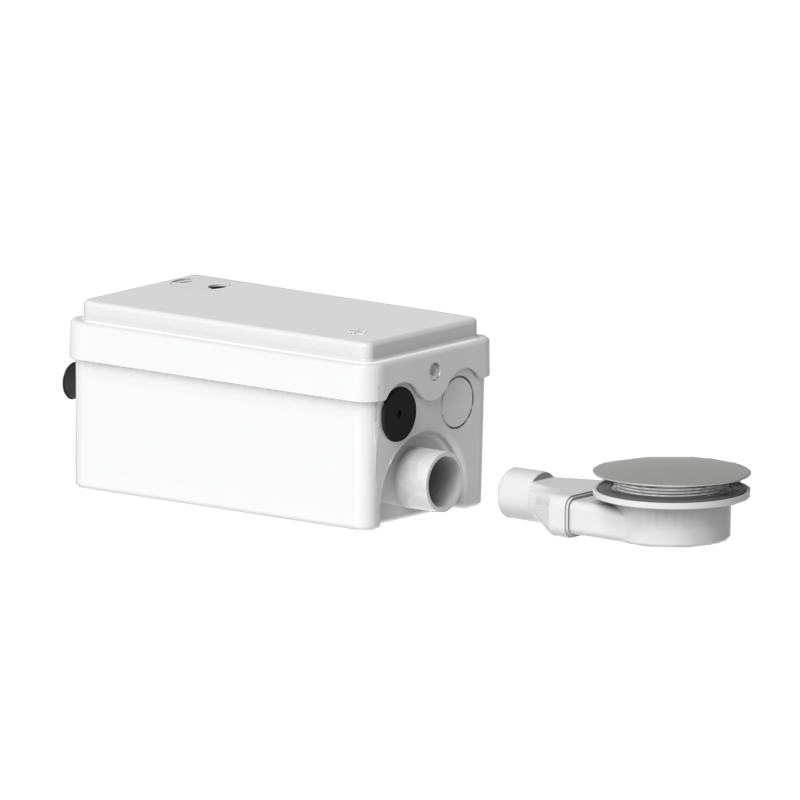

SANISHOWER Flat es un conjunto bomba de evacuación de aguas grises + sifón extraplano.
Permite evacuar las aguas de un plato de ducha hasta 3 metros de altura o 20 metros de distancia, y ahora se puede también conectar un lavamanos a la bomba.

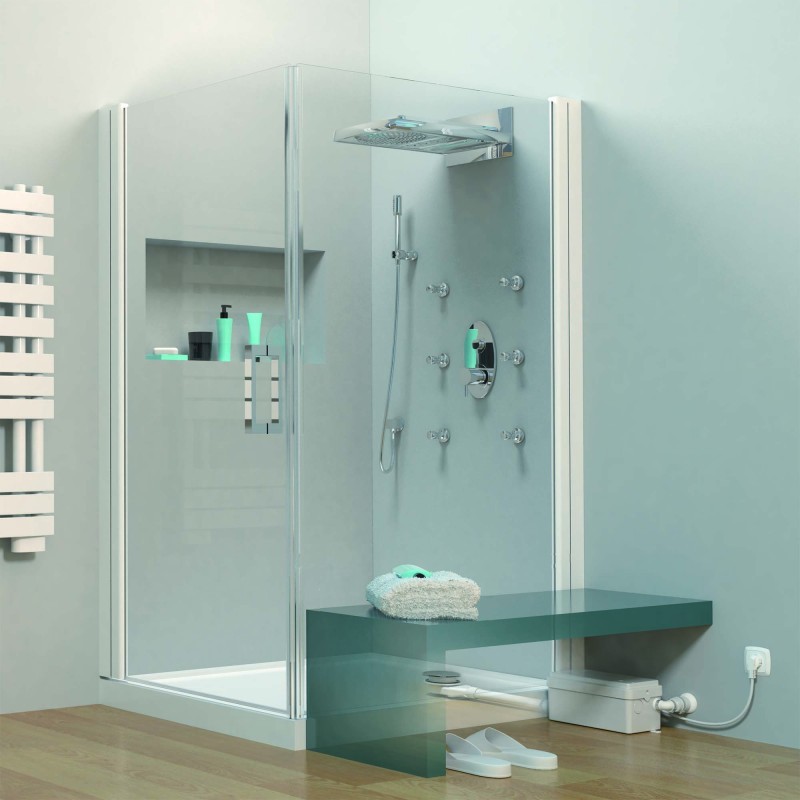

Silencioso y de tamaño reducido, SANISHOWER Flat de puede instalar discretamente dentro de un armario y así permitir la instalación de una nueva zona de ducha en cualquier sitio donde no haya evacuación tradicional.

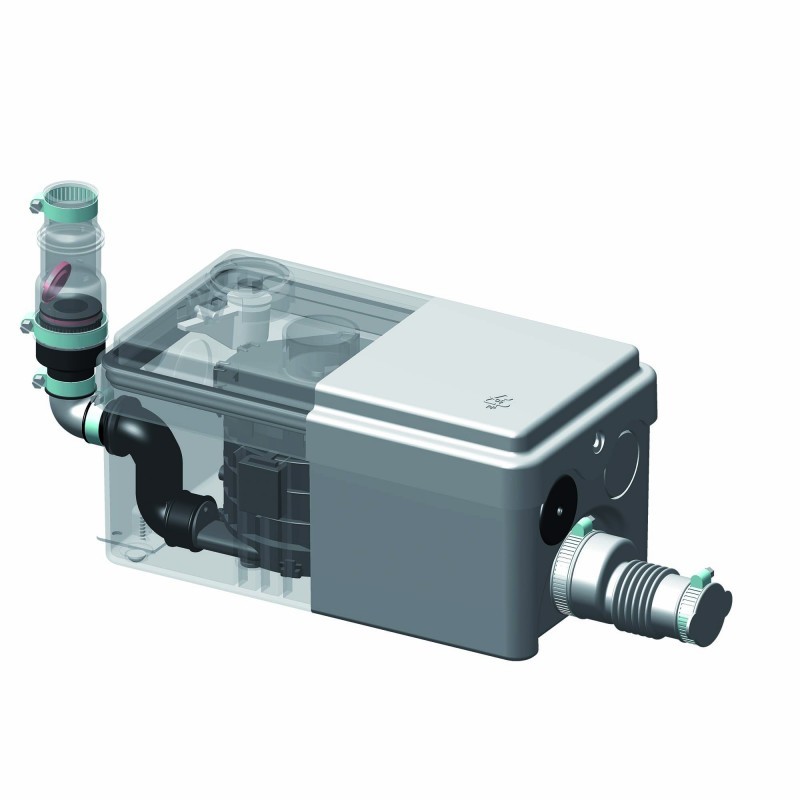

El principio de funcionamiento del SANISHOWER Flat consiste en lo siguiente: las aguas de la ducha entran por gravedad en el depósito del SANISHOWER Flat, el nivel de agua sube dentro del depósito y la presión generada acciona el motor.

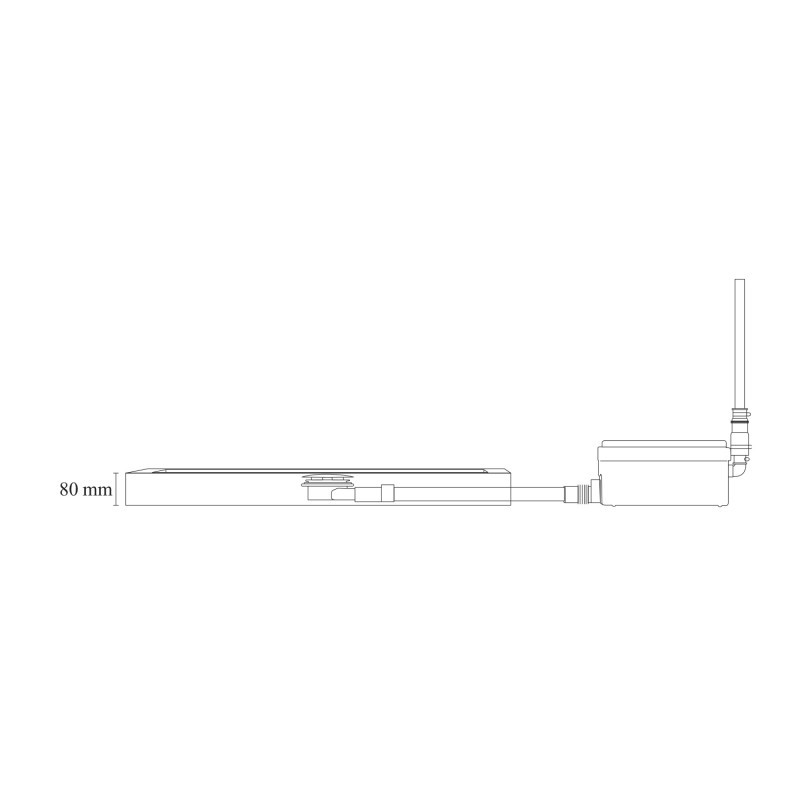

Gracias a un nivel de arranque especialmente bajo (tan solo 30 mm), y un sifón extraplano (5 cm), SANISHOWER Flat permite ganar en estética con la instalación de platos de pocos centímetros de altura. Para optimizar este aspecto, aconsejamos que se instale SANISHOWER Flat lo más cerca posible del plato de ducha.

CONSEJOS DE INSTALACIÓN

El aparato debe instalarse de manera que el acceso sea fácil para su control y que el enchufe sea accesible.
Para optimizar los desarrollos técnicos de este aparato en cuanto a la reducción de ruido, es importante:
 - Instalar el deposito de forma que no toque las paredes.
 - Posicionar el aparato sobre un suelo lo mas plano posible.
 - Instalar los pies anti-vibración y las patas de fijación  entregados con el aparato.


CONEXIONES

Las conexiones de los sanitarios al SANISHOWER® Flat deben realizarse con un tubo de Ø 40 mm (en la entrada lateral más baja) o Ø 32 mm
(en la entrada lateral más alta) y respetar una pendiente del 3 %.
La distancia entre el sifón y la bomba SANISHOWER® Flat no debe superar 1 m.
Realizar la sección vertical del recorrido de evacuación con un tubo de Ø 32 mm e instalarlo lo más cerca del aparato (máx. 30 cm). Si posteriormente se
necesita un recorrido horizontal, éste se realizará con un tubo de diámetro 40 mm, siempre con una pendiente del 1% hasta el desagüe general.
Si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general.
Conectar el aparato a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20 A.
Es el conjunto de una bomba de elevación de La conexión eléctrica debe servir exclusivamente a la alimentación del aparato.

CONSEJOS DE USO

SANISHOWER® Flat solo puede recibir aguas residuales procedentes de una ducha, lavabo y/o bidé.
No arrojar en los sanitarios conectados al aparato productos tales como disolventes, pintura, sosa caustica, ácidos u otros productos químicos.


ACCESORIOS

Se recomienda utilizar el desincrustante especial triturador para eliminar la cal y mantener el buen estado de los componentes internos.

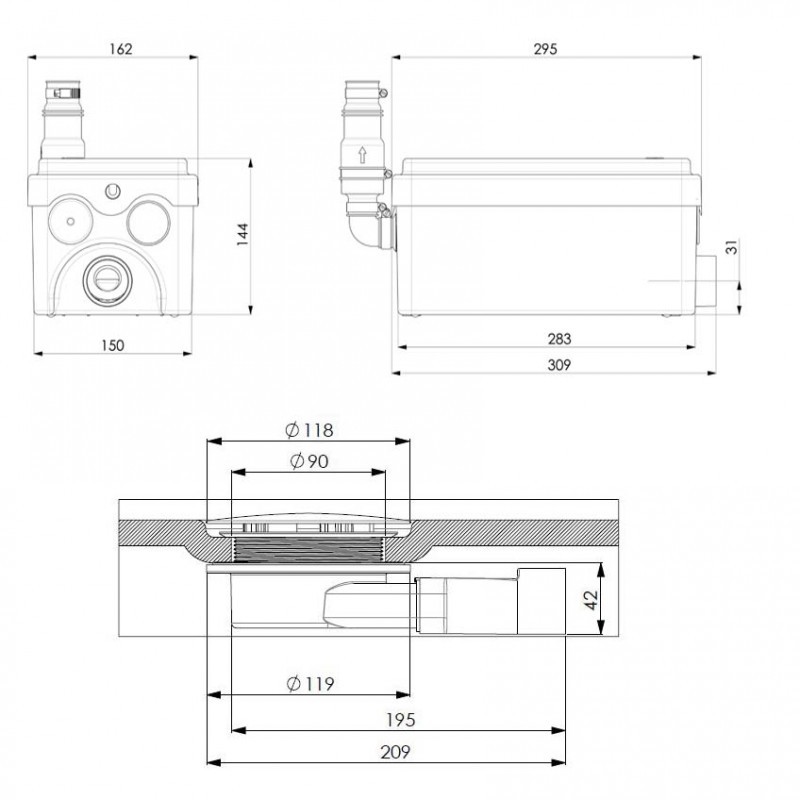

FICHA TÉCNICA:

Conexiones posibles ducha + lavamamos.
Evacuación vertical (hasta) 3 m.
Evacuación horizontal (hasta con pendiente del 1%) 20 m.
Entradas 2 laterales.
Diámetro entradas laterales 32 y 40 mm.
Diámetro codo de salida con válvula antiretorno integrada 32 mm.
Ø recomendado del tubo de evacuación.
en secciones verticales 32 mm.
Peso 3,7 Kg.
Alimentación 220-240V-50/60 Hz
Tipo de cable de alimentación 3 x 0,75 mm2  + clavija.
Longitud del cable 1200 mm.
Amperaje 1,3 A.
Consumo motor 250 W.
RPM al eje 2800.
Refrigeración del motor por aceite.
Tipo de turbina de palas.
Índice de resistencia al agua IP 44.
Capacidad del condensador 6,3 µf.
Caudal máximo 30 ± 10 mm.

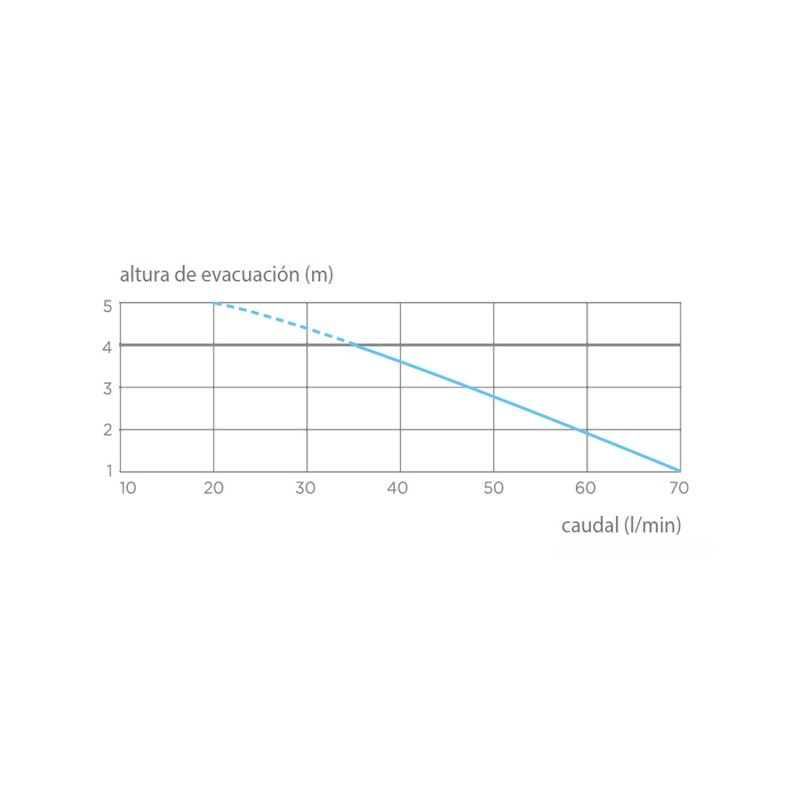

Caudal a 3 metros 35 l/min.
Nivel sonoro 46 dB(A).

MATERIAL SUMINISTRADO: Manguitos flexibles, válvula antirretorno.
