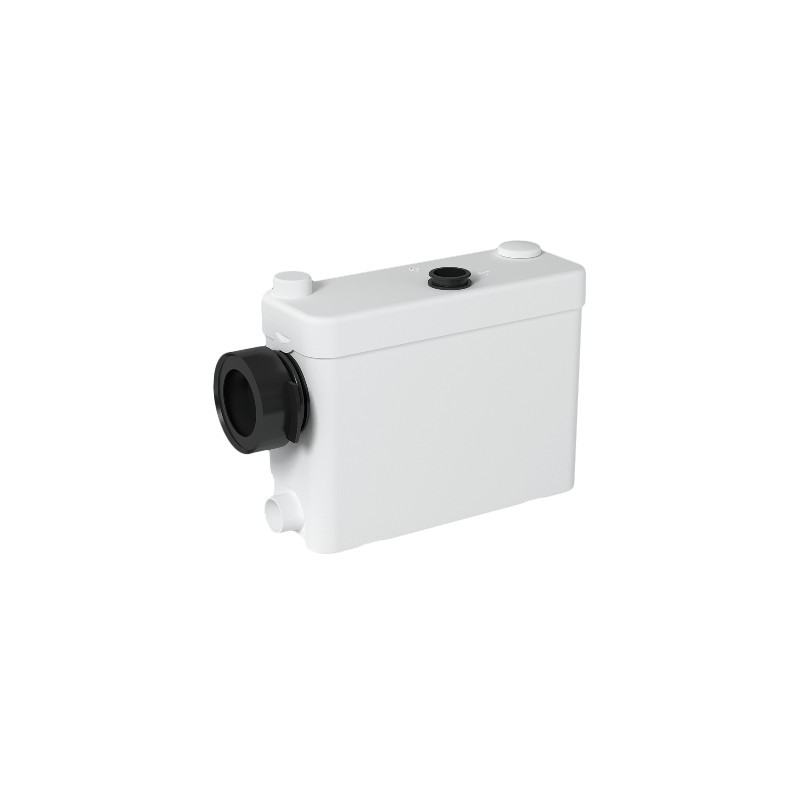

SANIPACK TRITURADOR BOMBEADOR SANITRIT SFA WC SUSPENDIDO 0101422

Evacua las aguas usadas procedentes de un inodoro de salida horizontal junto a una ducha, un lavabo y un bidé.

La nueva generación del SANIPACK ha ganado en potencia y evacua ahora hasta 5 m en vertical. Es para uso doméstico.

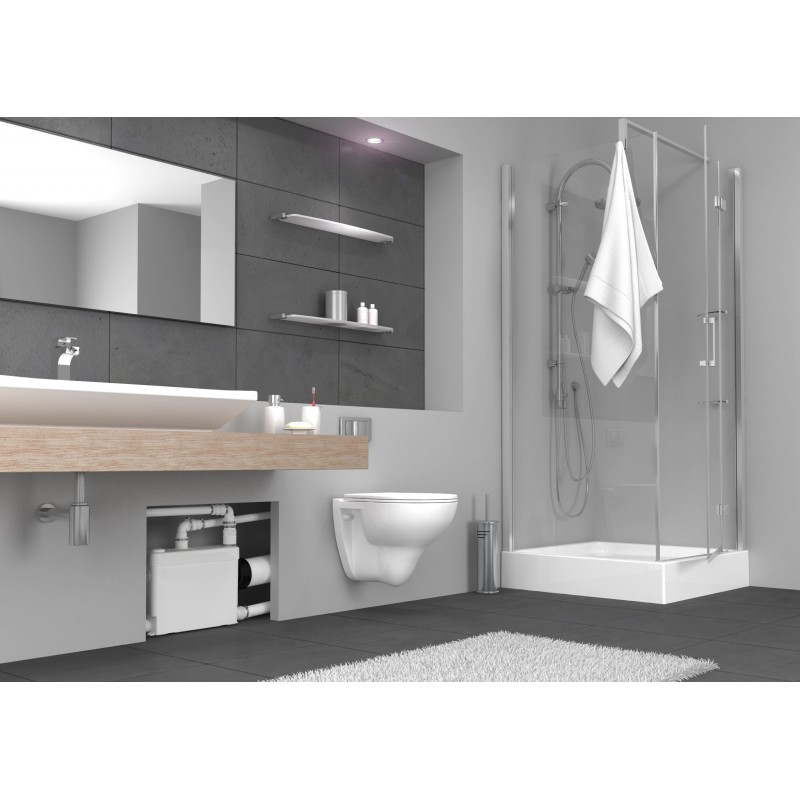

A la hora de realizar una reforma o instalación completa de un cuarto de baño, la estética siempre entra en cuenta. La gran ventaja del triturador sanitario SANIPACK es que se puede ocultar totalmente detrás de una pared.
Está diseñado para instalarlo en un lateral del inodoro. Este podrá ser o bien suspendido o bien de pie con una cisterna empotrada.

Con sus 14,5 cm de grosor, SANIPACK es el triturador más estrecho de la gama y se instala fácilmente, tanto a la derecha como a la izquierda del inodoro. Este triturador puede evacuar las aguas de un cuarto de baño completo con ducha. Dispone de una entrada de ø 40 mm en la parte superior para las aguas de lavamanos; una entrada lateral de ø 80 mm para el váter y 2 entradas laterales suplementarias para la ducha y el bidé.

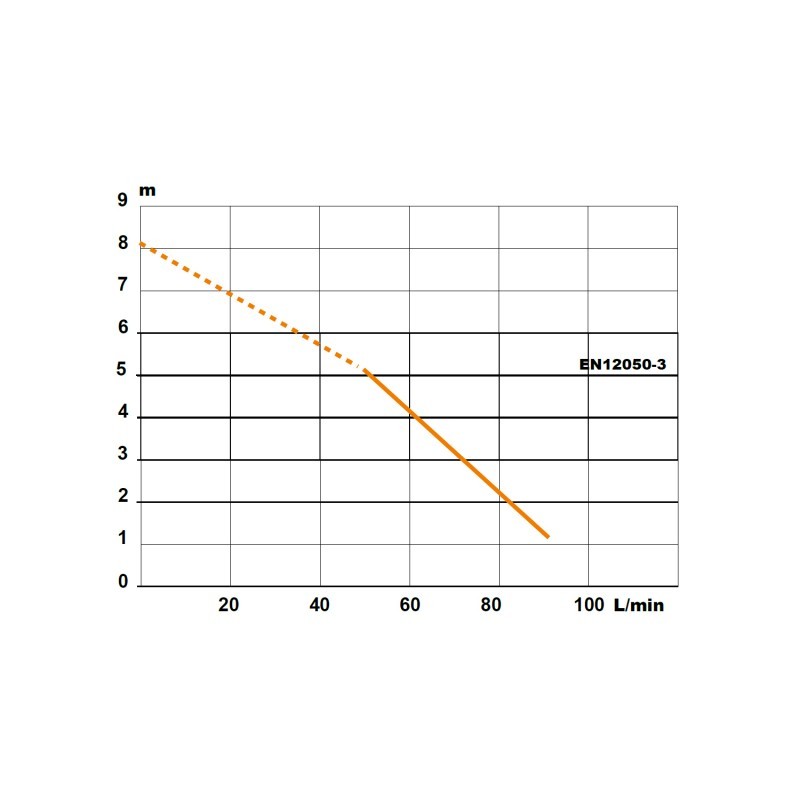

Esta nueva generación de SANIPACK puede evacuar las aguas hasta 5 metros de altura o 50 metros de distancia (más si se realiza una pendiente en la parte horizontal del recorrido). A una altura de 1 metro, SANIPACK puede evacuar unos 95 litros por minuto. A 5 metros de altura, es decir 2 pisos, evacua unos 53 litros al minuto.

Puesto que el aparato está destinado a ser empotrado, es imprescindible prever la instalación de una trampilla de acceso (L= 600 mm y A = 420 mm en caso de conexiones laterales) que se pueda abrir sólo con una herramienta y esté ventilada para asegurar un bien funcionamiento.

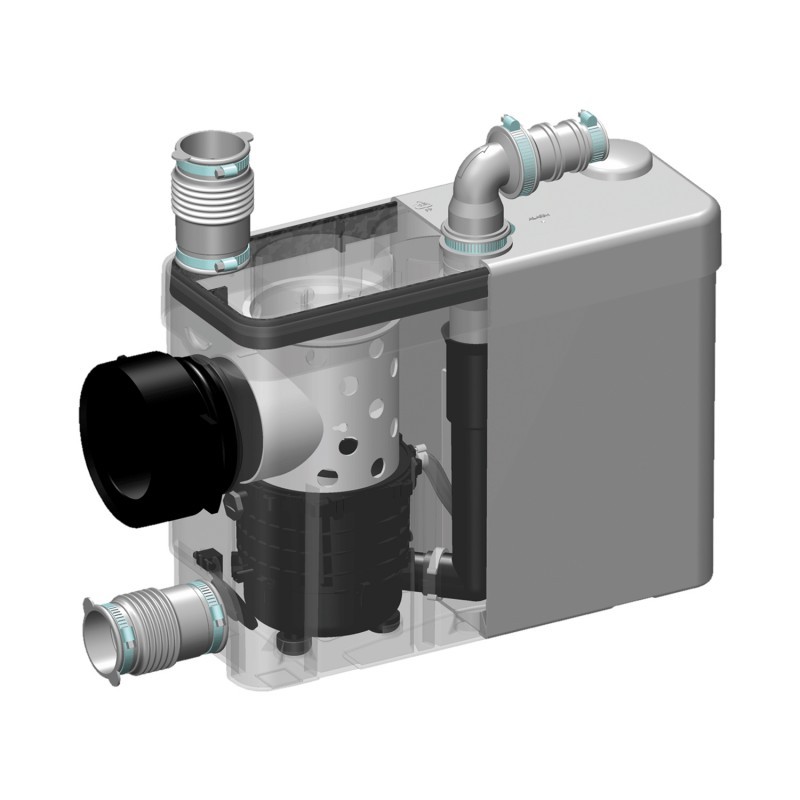

PRINCIPIO DE FUNCIONAMIENTO:

-Funciona con un sistema de presostato de nivel: al tirar de la cadena, el nivel del agua sube dentro del depósito y la presión acciona el sistema. Las cuchillas se ponen en funcionamiento y, a la vez, la turbina evacua agua y partículas a través del tubo de evacuación.

-El ciclo de trituración tarda entre 5 y 10 segundos según la cantidad de agua y la altura a evacuar. Las cuchillas se pueden poner en funcionamiento varias veces dentro de un mismo ciclo.

-PERFECTO PARA WC SUSPENDIDO O CERÁMICAS SOBRE-ELEVADAS.

-SOLO 15 CM DE GROSOR/INSTALACIÓN REVERSIBLE.

-EVACUA LAS AGUAS DE UN CUARTO DE BAÑO COMPLETO.

CONSEJOS DE INSTALACIÓN:

- Puesto que el aparato está destinado a ser empotrado, es imprescindible prever la instalación de una trampilla de acceso que se pueda abrir sólo con una herramienta y esté ventilada. Esta trampilla debe medir unos L 600 mm x A 420 mm (en caso de conexiones laterales).
• Para optimizar los desarrollos técnicos de este aparato en cuanto a la reducción de ruido, es importante:
– Instalar el depósito de forma que no toque las paredes.
– Posicionar el aparato sobre un suelo lo más plano posible.
– Instalar los pies anti-vibración entregados con el aparato.

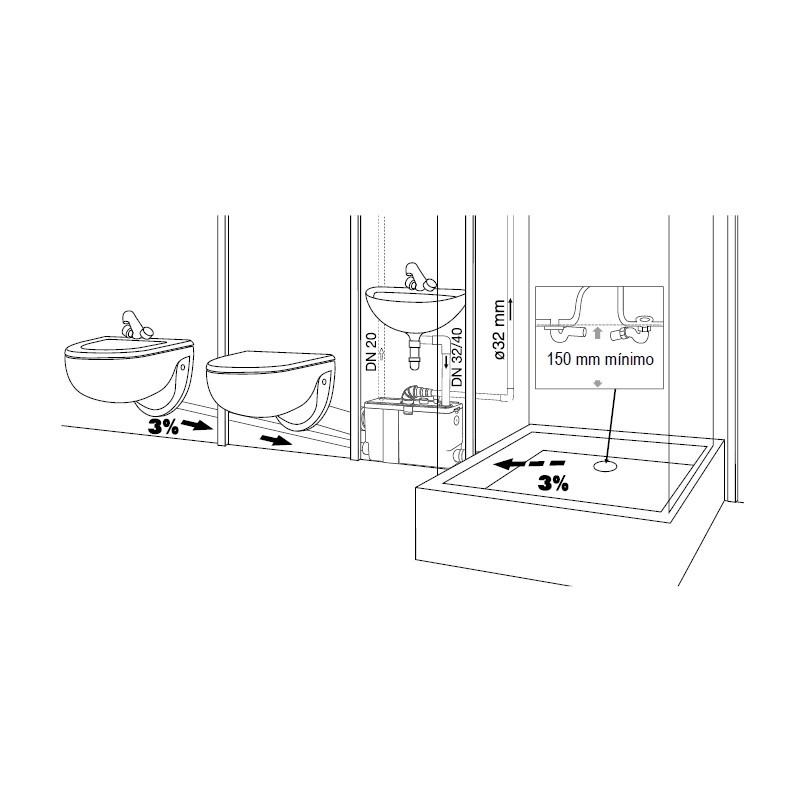

CONEXIONES:

- Las conexiones de los sanitarios al triturador-bombeador se deben realizar con tubo de Ø40 mm y respetar una pendiente del 3%.
- Realizar la sección vertical del recorrido de evacuación con un tubo de Ø32 mm e instalarlo lo más cerca del aparato (máx. 30 cm). Si posteriormente se necesita un recorrido horizontal, éste se realizará con un tubo de diámetro 40 mm, siempre con una pendiente del 1% hasta el desagüe general.
- Si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general.
- Colocar el aparato de forma que el enchufe sea accesible.
- Conectar el aparato a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20A.

CONSEJOS DE USO:

Este aparato no necesita un mantenimiento particular, sin embargo, se recomienda seguir algunos consejos;

-No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc...

-Se recomienda utilizar el desincrustante especial triturador para eliminar la cal y mantener el buen estado de los componentes internos. En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y de cerrar la acometida del agua.

FICHA TÉCNICA:

Conexiones posibles; WC suspendido +lavabo+ducha+bidé.

Evacuación vertical (hasta) 5m.

Evacuación horizontal (hasta con pendiente del 1%) 50m.

Entradas: 1 superior+3 laterales .

Diámetro entradas laterales y superiores: 40mm.

Diámetro codo de salida: 22/28/32mm.

Diámetro recomendado del tubo de evacuación en secciones verticales 32mm.

Peso: 5,5 Kg.

Alimentación: 220-240V/50 Hz.

Tipo de cable de alimentación: 3x0,75 mm2.

Amperaje: 1,8 A.

Consumo motor: 400W.

Refrigeración del motor: por aceite.

Tipo de refrigerante del motor: total isovoltine.

Material del eje del motor: inox.

Tipo de turbina: de palas.

Indice de resistencia al agua: IP44.

Capacidad del condensador: 10uf.

Tipo de clavija: Schuko.

Longitud del cable: 1200mm.

Altura de arranque: 75+-10mm.

Temperatura máx. de líquidos: 38ºC.

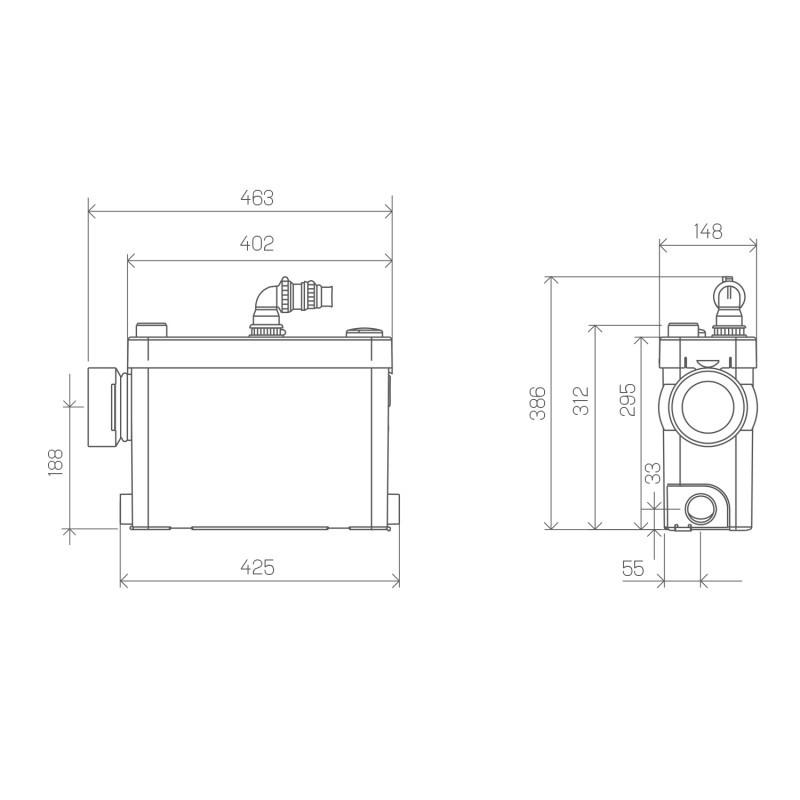

Dimensiones; 401x146x295mm.

MATERIAL SUMINISTRADO: Válvula antirretorno, conectores, filtros de carbón activo para neutralizar los olores.
