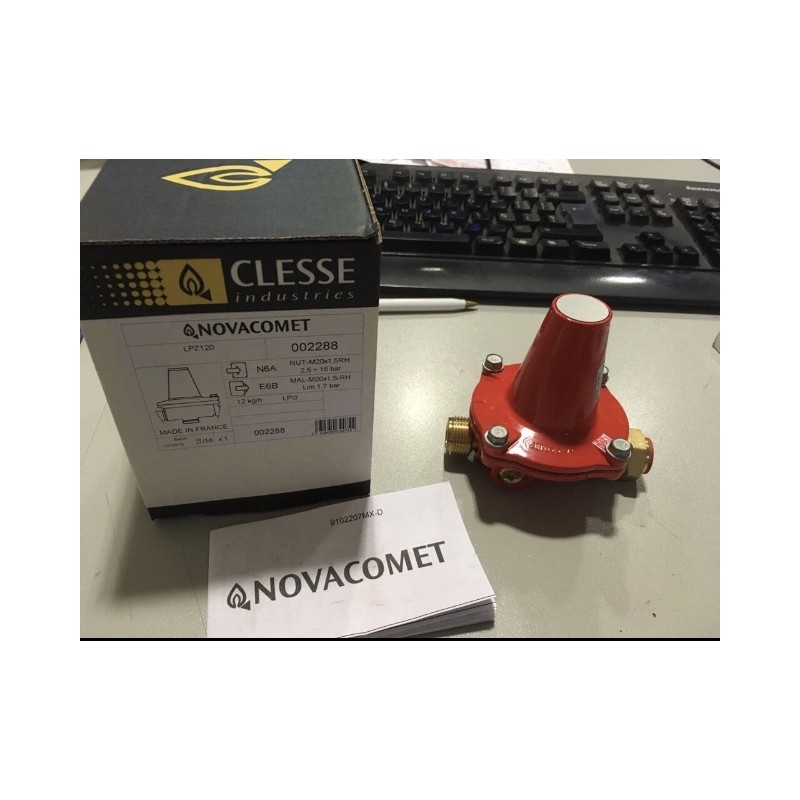

LIMITADOR PRESION NOVA COMET LPZ 120 BARRENE

CARACTERÍSTICAS;

Presión de entrada: 2 a 16 bar.
Presión de servicio: 1,75 bar.
Caudal: 12 Kg./h.
Roscas: E - Tuerca 20 x 150 / S - M 20 x 150.

APLICACIÓN:

Limitador de alta presión para fluidos gaseosos : GPL (butano, propano), Gas Natural, Aire Comprimido. Asegura la función de Seguridad de un regulador de alta presión instalado inmediatamente aguas arriba.

La presión màxima de salida del regulador instalado aguas arriba (presión fija o ajustable) tiene que ser menor de la presión de salida del limitador.

Sobre el limitador (A) se encuentran escritas las características de presión y de caudal.

Temperatura de utilización: 20ºC/+60ºC.

CONSTRUCCIÓN:

Cuerpo y tapa de Zamak.

Membrana y obturador de elastómero resistente al GPL y al Gas Natural.

ACOPLAMIENTOS:

Las flechas (G) indican el sentido de paso del fluido.

Las letras BSP y NPT debajo del cuerpo del regulador(H), indican el tipo de rosca de los empalmes.

MONTAJE:

Quitar siempre el limitador para soldar los tubos.

Utilizar con mucho cuidado el decapante para soldar los tubos y soplar enérgicamente las canalizaciones antes de conectar el limitador.

Controlar que las juntes estén en su sitio.

Al abrir el circuito, controla la estanqueidad con un líquido espumoso (aerosol detector de fuges, por ejemplo).

PRECAUCIONES:

La instalación tiene que ser llevada a cabo por personal competente con respecto al tipo de gas y a la función requerida.
