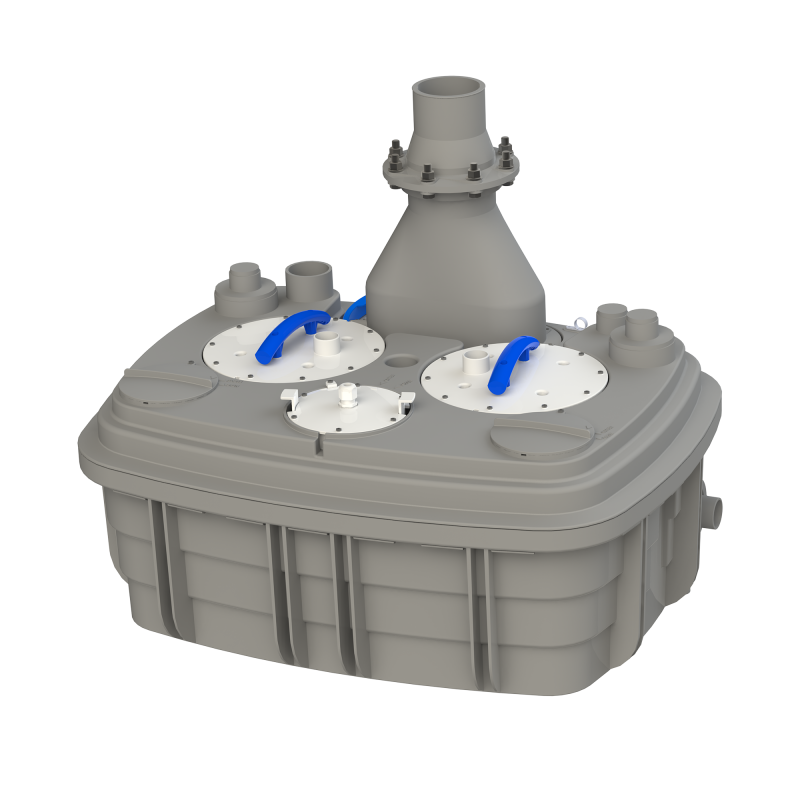

ESTACION DE BOMBEO SANICUBIC 2 VX T SMART TRIFASICO SFA SANITRIT

Estación de bombeo general para uso en colectividades (IP68). Instalación directa al suelo.

Depósito de 120 litros.

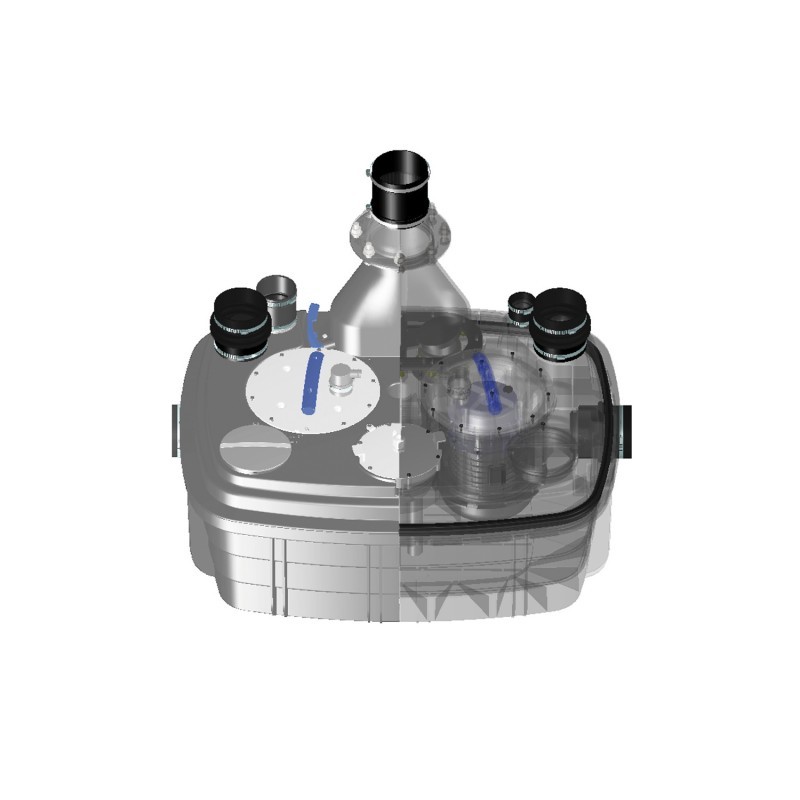

Turbinas vortex.
IP 68.
Sistema de alarma.


Es una estación de bombeo de gran ENTRADAS Y EVACUACIÓN capacidad que tiene un uso versátil:
pequeños edificios residenciales, locales profesionales, hoteles, centros comerciales, etc.


DEPÓSITO DE GRAN CAPACIDAD: 120 LITROS.
ESTANQUEIDAD: IP68 Y CAJA DE CONTROL EXTERNA.
INSTALACIÓN DIRECTA AL SUELO:
NO NECESITA ARQUETA.
DISPONIBLE EN MONOFÁSICO O TRIFÁSICO.

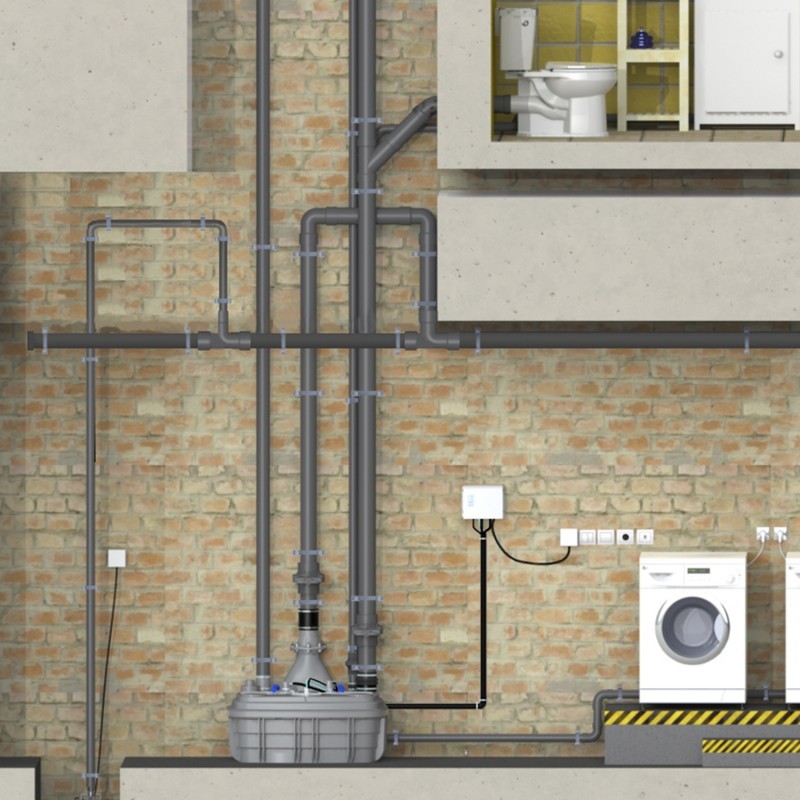

CONSEJOS DE INSTALACIÓN

El local técnico donde se instale el modelo SANICUBIC® 2 VX deberá tener la dimensión suficiente para permitir un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.
Este local debe estar iluminado suficientemente ventilado y protegido contra el hielo.
Este aparato tiene un índice de protección IP68: puede resistir a una inmersión temporal.


CONEXIONES

Es obligatorio la instalación de llaves de paso (no incluidas)
en las entradas de las aguas residuales), así como en el conducto de evacuación (ver página 106).
Se recomienda la creación de un bucle antirretroceso situado por encima del nivel de reflujo para evitar el efecto sifoneamiento.
El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el depósito del SANICUBIC® 2 VX.
Se realizará mediante una tubería de Ø 75 mm.
Si se desea instalar ducha o baño al mismo nivel que estos aparatos, es imperativo elevar las evacuaciones de los aparatos a una altura
mínima de 250 mm.
El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.
La conexión debe servir exclusivamente para la alimentación del aparato y se realizará mediante una caja de conexión eléctrica estanca.


CONSEJOS DE USO

Este aparato no necesita un mantenimiento particular, sin embargo se recomienda seguir algunos consejos:
No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc…
Se recomienda un control visual regular del aparato y un control anual realizado por personal cualificado.


ACCESORIOS

Llaves de corte recomendadas no incluidas.
Se puede instalar un filtro en el recorrido del fregadero hacia la bomba para evitar que entren demasiadas impurezas.


FICHA TÉCNICA


Conexiones posibles Varios inodoros, aguas grises de varios cuartos de baños, cocinas Varios inodoros.

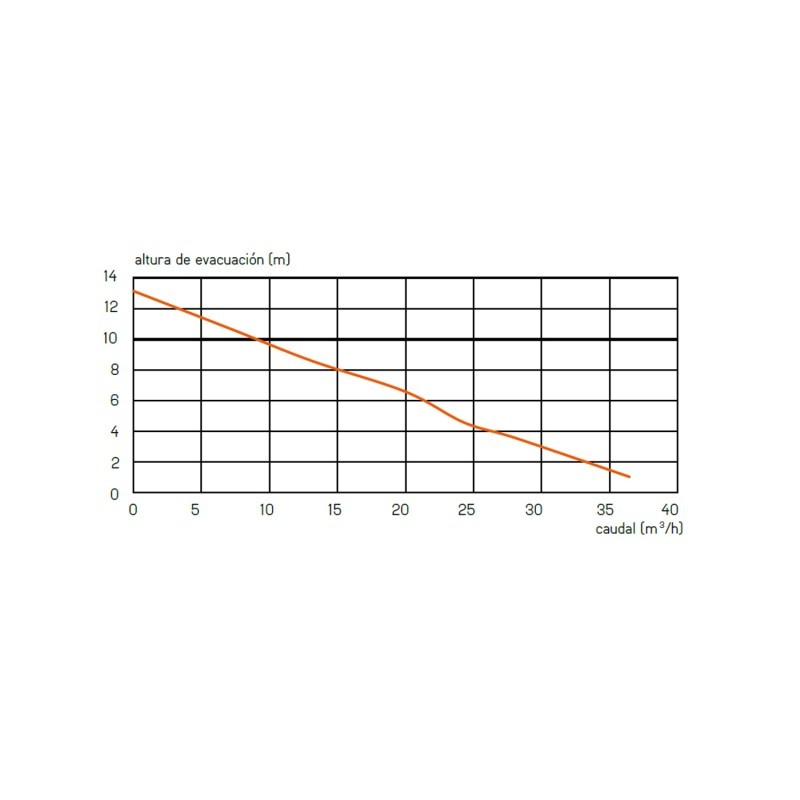

HMT máx. 16 m.

Caudal máximo: 55 m3/h.

Número de entradas: 5.

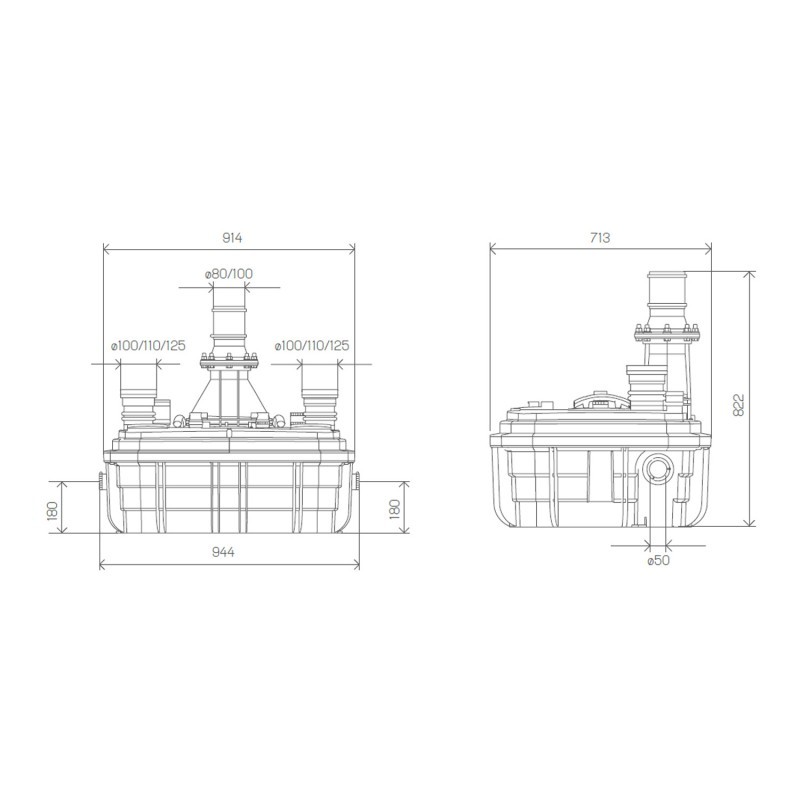

Diámetro entradas ext: 40,50,100,110,125 mm.

Diámetro ext. de evac: 90/110mm.

Diámetro ext. de vent.ext: 75mm.

Paso de sólidos: 50 mm.

Volumen total: 120 L.

Tipo de turbina: vortex.

Voltaje-frecuencia: 400 V- 50-60 Hz.

Potencia absorbida P1: 3.500W.

Intens.máx. absorbida: 12A.

Nivel ON/ Nivel OFF: 165/95.

Nivel de alarma: 235 mm.

Índice de protección: IP68.

Clase eléctrica: I.

Peso bruto: 102 kg.
