SANIWALL PRO up BASTIDOR+CISTERNA+TRITURADOR+PANEL SFA SANITRIT BAÑO COMPLETO

Saniwall Pro Up es la solución perfecta para crear un cuarto de baño completo y estético en cualquier sitio.

-Conjunto bastidor GROHE y cisterna 3/6 L GROHE + triturador+ paneles de cristal blanco.
-Se oculta totalmente en la pared.
-Evacua las aguas de un cuarto de baño completo con cerámica suspendida.

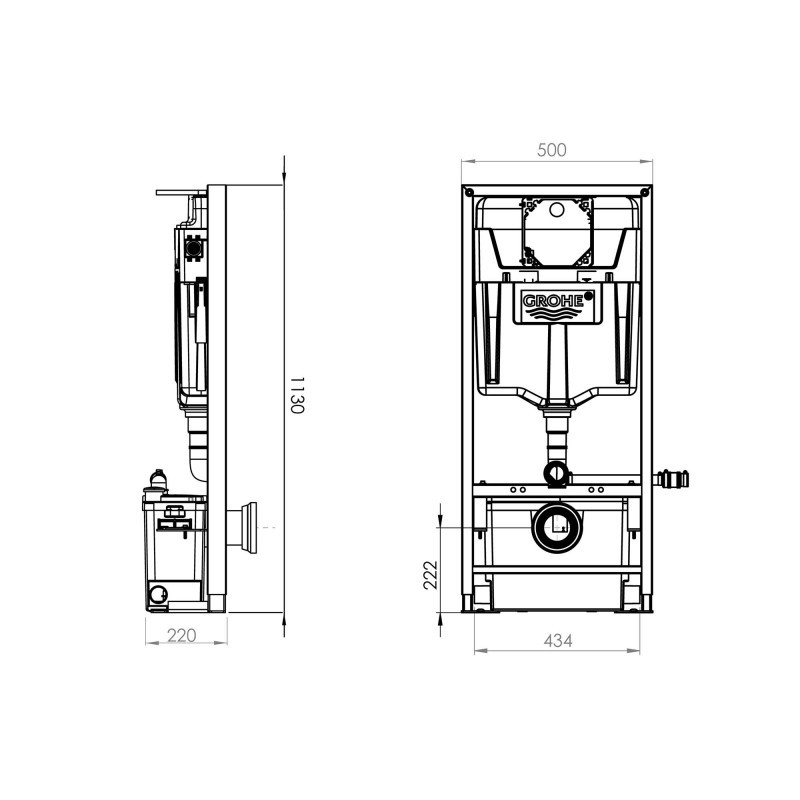

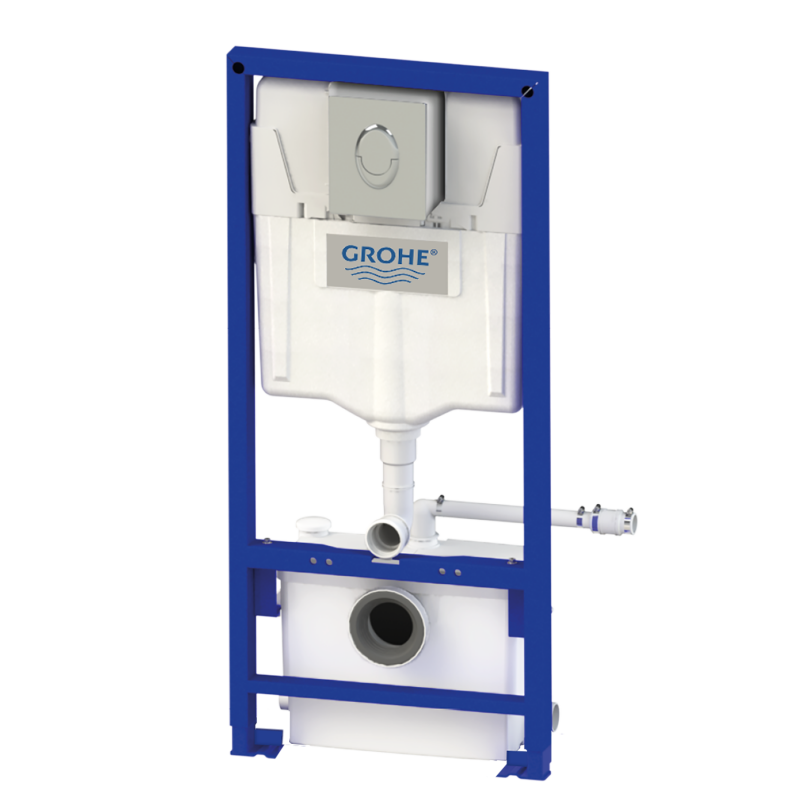

SANIWALL Pro Up es un conjunto de 3 elementos: un bastidor Grohe, un triturador, 2 placas de cristal blanco para el revestimiento mural.
Permite evacuar cualquier tipo de inodoro suspendido del mercado, un lavabo, ducha y bidé.

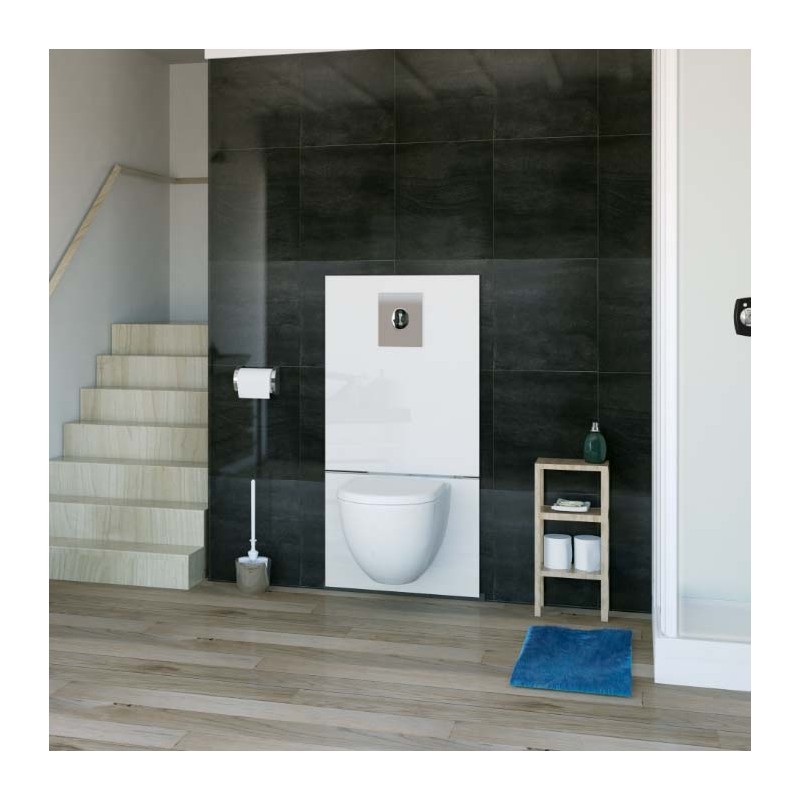

SANIWALL Pro Up se instala dentro de la pared y queda totalmente disimulado detrás de las 2 placas de cristal blanco opaco que se entregan para el revestimiento. Esas placas permiten un acceso facilitado a los componentes tanto de la cisterna como del triturador. El bastidor Grohe se entrega con cisterna y botón de doble descarga. Es regulable en altura para ajustar la cerámica del inodoro a la altura deseada.

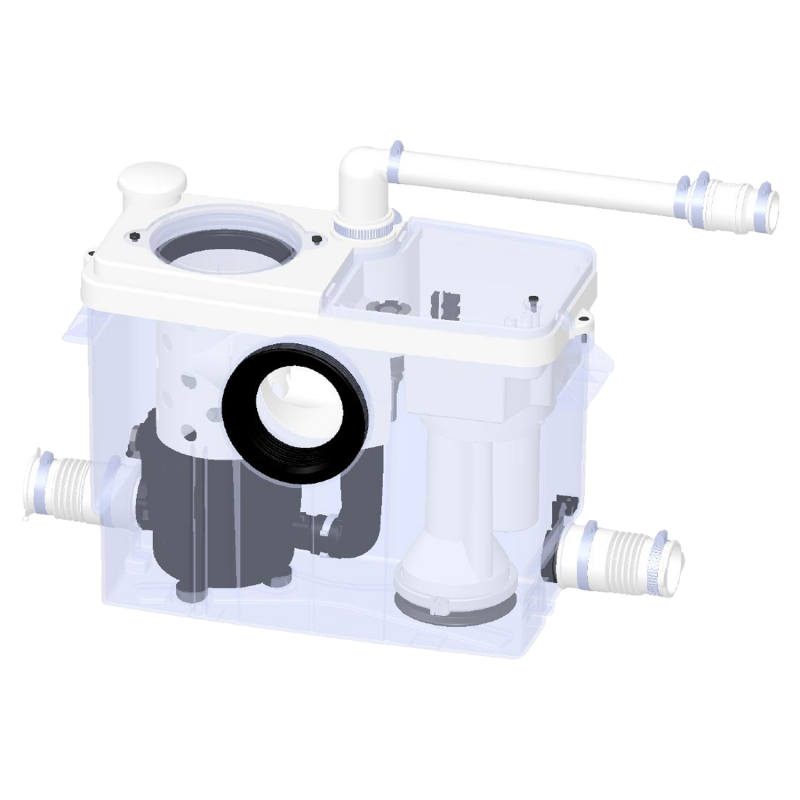

El triturador dispone de una entrada principal para el inodoro y de 2 entradas laterales inferiores de 40 mm de diámetro para la ducha, bidé y lavamos. Cuenta en su parte superior con 2 trampillas para acceder a todos los componentes y facilitar el trabajo de mantenimiento. El funcionamiento es totalmente automático, que se utilice el inodoro, la ducha o el lavabo, además de ser discreto y corto. Puede elevar las aguas residuales hasta 5 metros en vertical y 100 metros en horizontal, a través de un tubo de evacuación de 22/28/32 mm de diámetro. Una solución eficiente, estética y segura cuando no hay evacuación tradicional posible.


CONSEJOS DE INSTALACIÓN

Para el montaje del bastidor de SANIWALL® Pro UP, se precisa una pared maestra si la estructura del suelo es ligera, o un tabique si las baldosas del suelo son adecuadas.
El espesor del revestimiento debe de tener entre 16 y 100 mm y estar necesariamente unido al bastidor.
La cara frontal debe tener 2 partes de modo que la parte baja del chasis sea móvil y sirva de trampilla de acceso.
Los 2 paneles de cristal entregados de serie deben estar instalados en conformidad con las recomendaciones del manual para poder dejar acceso al aparato en caso de mantenimiento.

CONEXIONES

Las conexiones de los sanitarios al triturador-bombeador se deben realizar con tubo de Ø 40 mm y respetar una pendiente del 3%.
Procurar que la evacuación del desagüe de la ducha y otros aparatos sanitarios, esté, como mínimo, a 150 mm del suelo y añadir la altura correspondiente al 3% de pendiente.
Realizar la sección vertical del recorrido de evacuación con un tubo de Ø 32 mm e instalarlo lo más cerca del aparato (máx. 30 cm). Si posteriormente se necesita un recorrido horizontal, éste se realizará con un tubo de diámetro de 40 mm, siempre con una pendiente del 1% hasta el desagüe general.
Según la altura del bastidor se tendrá que ajustar la altura del plato de la ducha.
Si la evacuación solo necesita un recorrido horizontal, éste puede realizarse con un tubo de 32 mm, siempre con una pendiente del 1% hasta el desagüe general.
Aconsejamos la instalación de una purga en el punto bajo para facilitar el mantenimiento.
Conectar el aparato a tierra (Clase I) y protegerlo con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 20 A.


CONSEJOS DE USO
Los inodoros instalados con SANIWALL® Pro UP se utilizan como un WC clásico y no precisan un mantenimiento especial.
Sin embargo, es preciso seguir algunas recomendaciones:
No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico, líquidos disolventes o aceites, etc…
En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y cerrar la acometida de agua.

ACCESORIOS
Se recomienda utilizar el desincrustante especial triturador para eliminar la cal y mantener el buen estado de los componentes internos.

FICHA TÉCNICA

Conexiones posibles WC + lavabo + ducha + bidé.
Evacuación vertical (hasta) 5 m.
Evacuación horizontal (hasta con pendiente del 1%) 100 m.
Entradas 1 frontal + 2 laterales.
Diámetro entradas laterales y superiores 40 mm.
Diámetro codo de salida.
con válvula antiretorno integrada 22/28/32 mm.
Ø recomendado del tubo de evacuación.
en secciones verticales 32 mm.
Peso 8 Kg.
Alimentación 220-240V-50/60 Hz.
Tipo de cable de alimentación 3 x 0,75 mm2.
Longitud del cable 1200 mm.
Amperaje 1,8 A.
Consumo motor 400 W.
RPM al eje 2800.
Refrigeración del motor por aceite.
Material del eje del motor inox.
Tipo de turbina de palas.
Índice de resistencia al agua IP 44.
Capacidad del condensador 10 µf.
Altura de arranque 75±10 mm + altura de los pies del bastidor.
Temperatura máx. de líquidos 38º C.

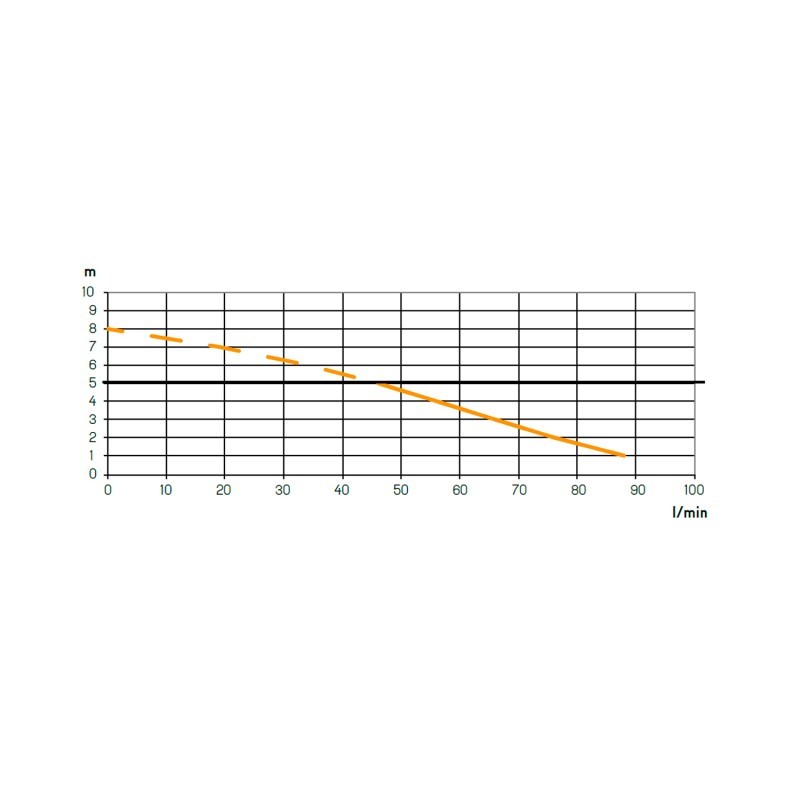

Caudal a 3 metros 75 L/min.
Nivel sonoro 46 dB(A).

MATERIAL SUMINISTRADO: Bastidor Grohe, válvula antirretorno, conectores, paneles de cristal (para la referencia 0100832).
